Электрики, подскажите по сечению кабеля (3/3)

codex 13.03.2019 16:04 пишет:

---

Тут дело в гарантии. Если проведу меньше сечение, то потом доказывай, что делал все исходя из здравого смысла

---

codex 13.03.2019 15:43 пишет:

---

Ну в данный момент у меня отдельная, новая линия прямо от трансформатора проведена. Вряд-ли на нее будут соседей вешать. А как тогда правильно сделать ?
Поставить реле напряжения перед вводами ?

---

к тому же трансу остальные потребители подключены?
если на трансе отгорит ноль - то или 380 в розетках или весь ноль пойдет через тебя

однозначного совета как правильно нет, я себе делал заземление по схеме ТТ и ставил реле напряжения на входе для защиты.

ГыГы 13.03.2019 16:20 пишет:

---

codex 13.03.2019 16:04 пишет:

---

Тут дело в гарантии. Если проведу меньше сечение, то потом доказывай, что делал все исходя из здравого смысла

---

Кстате я тутачки глянул - как ни странна для любителей домашней проводки 2.5 квадрата на 25 ампер, на 50 5 квадратов не потянут, надо от 10.

Так что 16 бери (кстате AVG 6 - это 13.3, но таких у нас не делают).

---

Не ну по дому я 10 квадратов разводить пока не собираюсь. На кухни 6мм2 заведу, на всякий случай. А так мне 2.5мм везде хватит. Сейчас там все розетки этажа на одном автомате висят, надо будет добавить на каждую комнату по одной штуке минимум, для обогрева. Ну и заземление разведу 4мм2 наверное, чтобы старые розетки заземлить.

Змінено codex (16:41 13/03/2019)

axon 13.03.2019 16:28 пишет:

---

однозначного совета как правильно нет, я себе делал заземление по схеме ТТ и ставил реле напряжения на входе для защиты.

---

ТТ вроде как логично для обычного подключения. Но когда с одной стороны трансформатор, а с другой инвертор и чисто в теории может отгореть и там и там, то ноль наверное обязан быть заземлен с моей стороны тоже. Ну и на трансформаторе ноль тоже заземлен. Так-что, надеюсь, мое заземление будет в безопасности

Змінено codex (16:53 13/03/2019)

codex 12.03.2019 10:24 пишет:

---

Для наглядности, вот фотка сверху.
Зеленые линии - вводы в дома, синяя на инвертор. Ее думаю через чердак вывести медью или сразу СИП-ом вдоль стены.

---

Может не получится так. Посмотрите стандартную однолинейную схему подключения инвертора, которую будет смотреть РЭС при вводе в эксплуатацию солнечной эл.станции.


п.с. Солнечная эл.станция 12.5 кВт у меня есть и работает.

codex 13.03.2019 07:31 пишет:

---

оно ж не сработает, если на клемах автомата провода начнут плавиться.

---

а зачем?

2019-03-18 Предупреждение №2 (1 круг). 4.3.к) флуд в тематических разделах. Holms.

codex 19.03.2019 11:19 пишет:

---

Тут по ходу еще один вопрос у меня возник. Откуда это требование - сгибать провод/гофру ровно под 90 градусов и не меньше ?
Что-то не могу нагуглить...

---

codex 19.03.2019 16:12 пишет:

---

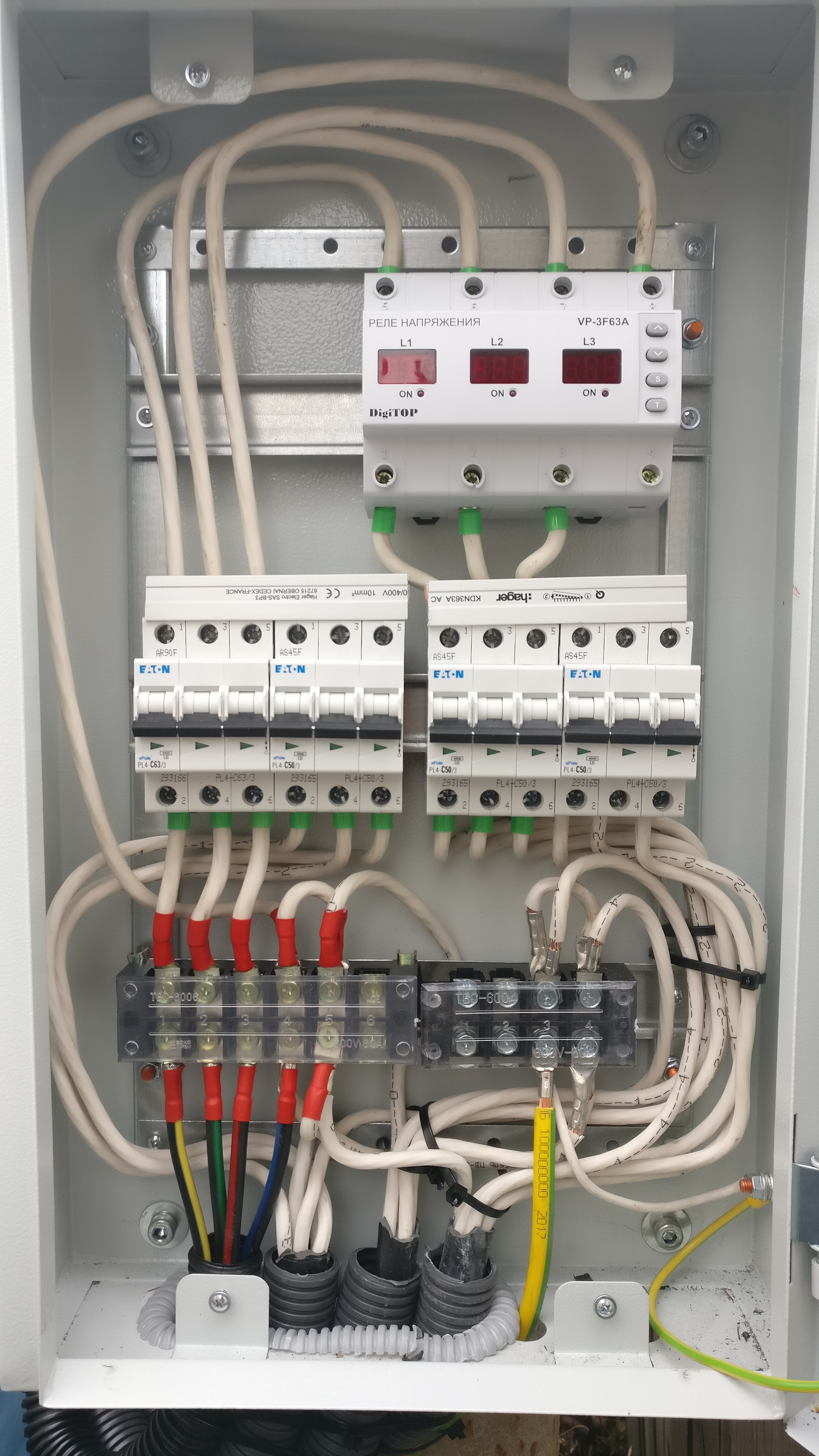

От такое получилось.

---

Норм.
Заземлення на шину чіпляють, а не на окремі зєднані клемники, але, напевне, і так нічого

Змінено VovkZ (13:58 20/03/2019)

VovkZ 20.03.2019 13:56 пишет:

---

Норм.
Заземлення на шину чіпляють, а не на окремі зєднані клемники, але, напевне, і так нічого

---

VovkZ 20.03.2019 13:55 пишет:

---

Нізвідки. Просто, коли провід йде строго вертикально, або горизонтально - то одразу зрозуміло куди він прийде (чи звідки йде).

---

Зрозуміло

codex 19.03.2019 16:12 пишет:

---

От такое получилось.

---
