После удачного подключения душевой и умывальника решился на самостоятельное подключение бойлера. В связи с этим помогите с правильной схемой подлючения его. И так вводная - имеем два выпуска бойлера (папы) и два выпуска водопровода (мамы) а также выпуск канализации (помоему 32) и в наборе обратный клапан (на вид как кран), Как все это соединять? Особенно интересует слив в канализацию.
... И так вводная - имеем два выпуска бойлера (папы) и два выпуска водопровода (мамы) а также выпуск канализации (помоему 32) и в наборе обратный клапан (на вид как кран), Как все это соединять? Особенно интересует слив в канализацию.
выход бойлера -> запорный кран -> тройник на гор. в. -> смеситель
обратку иногда трубочками выводят в канализацию.
обратку иногда трубочками выводят в канализацию.
при нагревании оттуда выдавливает довольно ощутимое количество воды, так что имхо сливной дренаж в канализацию -- обязательно...
1
у меня ничего не выдавливается, имхо может давить только при скачках давления на входе, редуктор этого не допускает.
обратку иногда трубочками выводят в канализацию.
при нагревании оттуда выдавливает довольно ощутимое количество воды, так что имхо сливной дренаж в канализацию -- обязательно...
у мене бойлер висить в ніші за дверцятами, не видно його. там поставив мисочку і туди дренажну трубочку. якщо набігає, то зовсім мало, настільки, що просто висихає до наступної порції так що в каналізацію зовсім не обов’язково

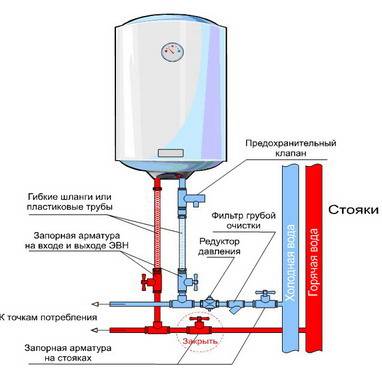

Спасибо. Очень наглядно нарисовано, но как задействована канализация - трубка крепится на предохранительный клапан и в канализацию (вход в канализацию 40 а на клапане помоему 3/8)
если позволяет бачок унитаза, можно туда, если нет - шаманить в 40-ку, там же давления нет, имхо будет и на герметике сидеть.
Чем меньше бойлер, тем меньше выдавливается Ну и клапаны бывают разные, на разное давление, а бывают и неисправные.
Чем меньше бойлер, тем меньше выдавливается Ну и клапаны бывают разные, на разное давление, а бывают и неисправные.
50 л Арістону року ще немає. Є ще 3 роки C&M 50 літрів - так само.
Спасибо. Очень наглядно нарисовано, но как задействована канализация - трубка крепится на предохранительный клапан и в канализацию (вход в канализацию 40 а на клапане помоему 3/8)
сливная трубка обячно в комплекте не идёт. я сделал так: купил в йЭпецентре три метра прозрачной трубки сантиметрового сечения, по мылу натянул на сливной отросток и поджал хомутом. трубку аккуратно проложил на держателях по стене, засверлился в чугунную трубу, соединяющую унитаз с канализационным стояком (бойлер в сортире), туда трубочку и на герметик. сантехники предлагали сразу в стояк сверлиться. это вобщем-то не страшно, он безнапорный, токо вот если вдруг при сверлении треснет (а чугуний он сцуко хрупкий), то мало не покажется
купил в йЭпецентре три метра прозрачной трубки сантиметрового сечения, по мылу натянул на сливной отросток и поджал хомутом.
Хинт - 10мм - это наружный диаметр трубки. Внутренний бывает 6 (не натянешь даже с мылом на подрывной клапан) и 7мм (самое оно - либо с мылом, либо - опустив на полминуты в кипяток) - плотно садится.
По такой схеме слить из него воду не получится.
P.S. У самого так, не могу слить воду пока в стояке есть горячая вода.
Такая ситуация: подключил бойлер на 80 л. как на рисунке, только вот беда запустить не могу. Так беда в том, что после подключения из крана горячей воды не вытекает ни капли, при том, что бойлер почти полный.
у меня ничего не выдавливается, имхо может давить только при скачках давления на входе, редуктор этого не допускает.
очень советую убедится в причине этого. Если нет обратного клапана - воду выдавливает обратно в систему. И если перекроют стояк - может быть бабах (жесткое опрессование).
У меня бойлер в туалете висит, есть время понаблюдать за работой. Давление растет до 9 бар и потом открывается предохранительный клапан (9 бар - маленький бойлер, на 10 л.)).
В бойлере на 80 л зимой может выйти до 1 л. воды
Такая ситуация: подключил бойлер на 80 л. как на рисунке, только вот беда запустить не могу. Так беда в том, что после подключения из крана горячей воды не вытекает ни капли, при том, что бойлер почти полный.
бойлеру нужно давление на входе ХВ для работы выхода ГВ

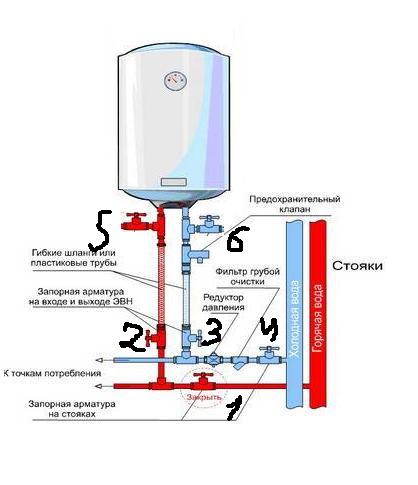

рекомендую схему выше, но слегка доработанную:
непосредственно под бойлером добавил 2 тройника и 2 крана. Они нужны для слива воды из бака. Процедура такая: 1. Перекрыл краны внизу (которые от бойлера к разводке квартиры) 2. Накрутил на верхний кран хол. воды шланг 3. Открыл верхний кран хол. воды, при этом давление в баке выдавило около литра воды через шланг. 4. Аккуратно и медленно приоткрывая верхний кран гор. воды, запускаем воздух в бак и из шланга начинает течь вода. Возможно, по началу под кран гор. воды придется подставить чашку.
на кранике №5 можно сэкономить, если для спуска воды из бойлера открыть любой кран горячей воды в квартире, лучше всего тот, который ниже всего расположен. Но при этом перекрыть №1 и №3, а на №6 накрутить шланг.
у меня не получилось сэкономить, т.к. начинал именно с такого варианта. От ближайшего крана с гор. водой более 2 м - не продавливало.
у меня ничего не выдавливается, имхо может давить только при скачках давления на входе, редуктор этого не допускает.
очень советую убедится в причине этого. Если нет обратного клапана - воду выдавливает обратно в систему. И если перекроют стояк - может быть бабах (жесткое опрессование).
У меня бойлер в туалете висит, есть время понаблюдать за работой. Давление растет до 9 бар и потом открывается предохранительный клапан (9 бар - маленький бойлер, на 10 л.)).
В бойлере на 80 л зимой может выйти до 1 л. воды
Обычно воду выдавливает через предохранительный клапан если в системе подачи холодной воды к накопительному бойлеру имеется редуктор или качественный обратный клапан и в системе нет расширительного бака (если редуктора нет и обратный клапан не очень - то излишек воды просто выдавливается обратно в стояк холодной воды, благо нагревание воды это очень медленный процесс).
Однако есть нюанс: первое время после подключения бойлера (или после того как из него сливали воду а потом снова вернули в работу) воду может не выдавливать вообще, или выдавливать меньше - за счет того что вверху бака бойлера осталось немного воздуха. Однако со временем этот воздух растворяется в подогреваемой воде и исчезает, вот тогда воду и начинает выдавливать (у меня на 100 литровом бойлере это раньше происходило через неделю где-то).
Я лично пошел альтернативным путем - просто поставил себе в систему расширительный бак на 5 литров а на предохранительный клапан подвесил пластиковый стаканчик на всякий случай, проблем нет.
