Ребят, подскажите возможно ли сделать вот такую схему:
К примеру взять Baofeng UV-5 две штуки и спаять кабели от их гарнитур и включить в станциях VOX.
Вставить в них кабели от гарнитур, станция 1 получит сигнал и по кабелю по идее передаст его на станцию 2, которая передаст сигнал в эфир.
Будет такая схема работать?
Если да то получиться такой мини репитер)
Ребят, подскажите возможно ли сделать вот такую схему:
К примеру взять Baofeng UV-5 две штуки и спаять кабели от их гарнитур и включить в станциях VOX.
Вставить в них кабели от гарнитур, станция 1 получит сигнал и по кабелю по идее передаст его на станцию 2, которая передаст сигнал в эфир.
Будет такая схема работать?
Если да то получиться такой мини репитер)
Вопрос: а ВЧ сигнал куда? И в каком диапазоне частот принимает первая и передает вторая?
-->
Ребят, подскажите возможно ли сделать вот такую схему:
К примеру взять Baofeng UV-5 две штуки и спаять кабели от их гарнитур и включить в станциях VOX.
Вставить в них кабели от гарнитур, станция 1 получит сигнал и по кабелю по идее передаст его на станцию 2, которая передаст сигнал в эфир.
Будет такая схема работать?
Если да то получиться такой мини репитер)
Вопрос: а ВЧ сигнал куда? И в каком диапазоне частот принимает первая и передает вторая?

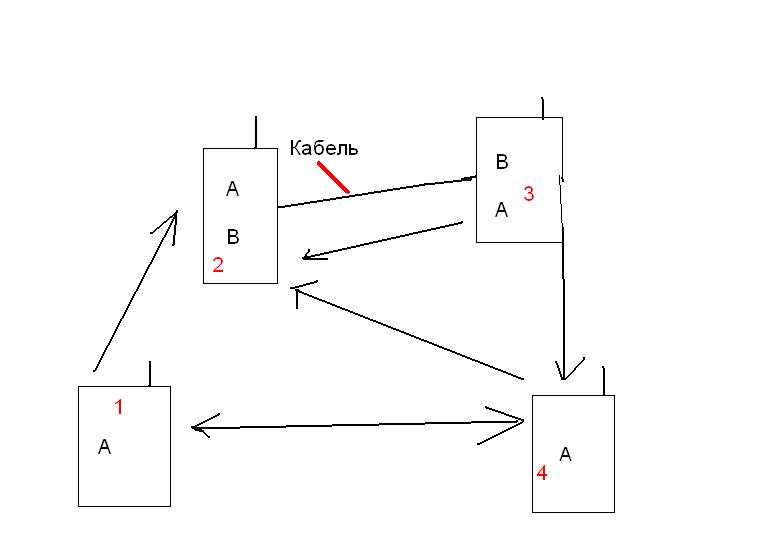

1,2,3, 4 номера станций
А, В - частоты
1я станция передает сигнал на частоте А 2я станция принимает сигнал на частоте А, а передает сигнал на частоте В на 3ю станцию, станция 3 принимает сигнал на частоте В и передает в эфир сигнал на частоте А.
Работа планируется в двухметровом диапазоне, станции под номером 2 и 3 работают с разносом частот и соединяются спаянным кабелем от гарнитур
В двух метровом диапазоне принимает первая и вторая передает в этом же диапазоне
Так не получится, на разных диапазонах будет работать, если их разнести метра на 2 и поставить мощность LOW
На одном бэнде не выйдет, дуплекс фильтр (режектор) нужен и насколько я понял Вы не радиолюбитель и работать на 2м нельзя.
-->
Змінено Adolph Al Husseyn (16:56 18/01/2013)
На одном бэнде не выйдет, дуплекс фильтр (режектор) нужен.
А если работать с разносом частот, но в одном диапазоне?
Зачем дуплекс если работать будет не на одну, а на 2 антенны?
Вообще баофенги работать не будут! Из-за приемника на РДА. Будет конкретное забитие приемника сигналом передатчика.
На одном бэнде не выйдет, дуплекс фильтр (режектор) нужен.
А если работать с разносом частот, но в одном диапазоне?
Зачем дуплекс если работать будет не на одну, а на 2 антенны?
Дуплексер нужен еще раз повторяю. Даже если на разные антенны, то математику опущу, скажу так первая станция оглохнет от сигнала передачи или разнести метров на 50-100.
-->
А если работать с разносом частот, но в одном диапазоне? Зачем дуплекс если работать будет не на одну, а на 2 антенны?
Передающая станция просто забъет приемник. Ну или разносить их надо метров на 50.
Тогда проще купить такой контроллер и дуплекс
И что он делает? И что поменяется? Это только коммутация. И еще на 2м Вам просто не дадут работать без лицензии и тем более если поступите с частотами как нарисовано, то проблемы будут, так частоты которые там записаны (одна из них) не предназначена для работы в ЧМ, а вторая вообще принадлежит службам.
-->
Змінено Adolph Al Husseyn (17:32 18/01/2013)
И что он делает? И что поменяется?
Разные есть. В т.ч. по схеме попугая работающие с одной радейкой. На радиошопе888 по 95 долларов.
Так с дуплексером конечно ретрик выходит. С этого и надо начинать. Только маленький нюанс, регистрировать подобное надо.
-->
Один нюанс - на диапазоне 2 м, при разносе 600 кГц, того дуплексера, что на фото комплекта, не хватит - все равно будет забивать.

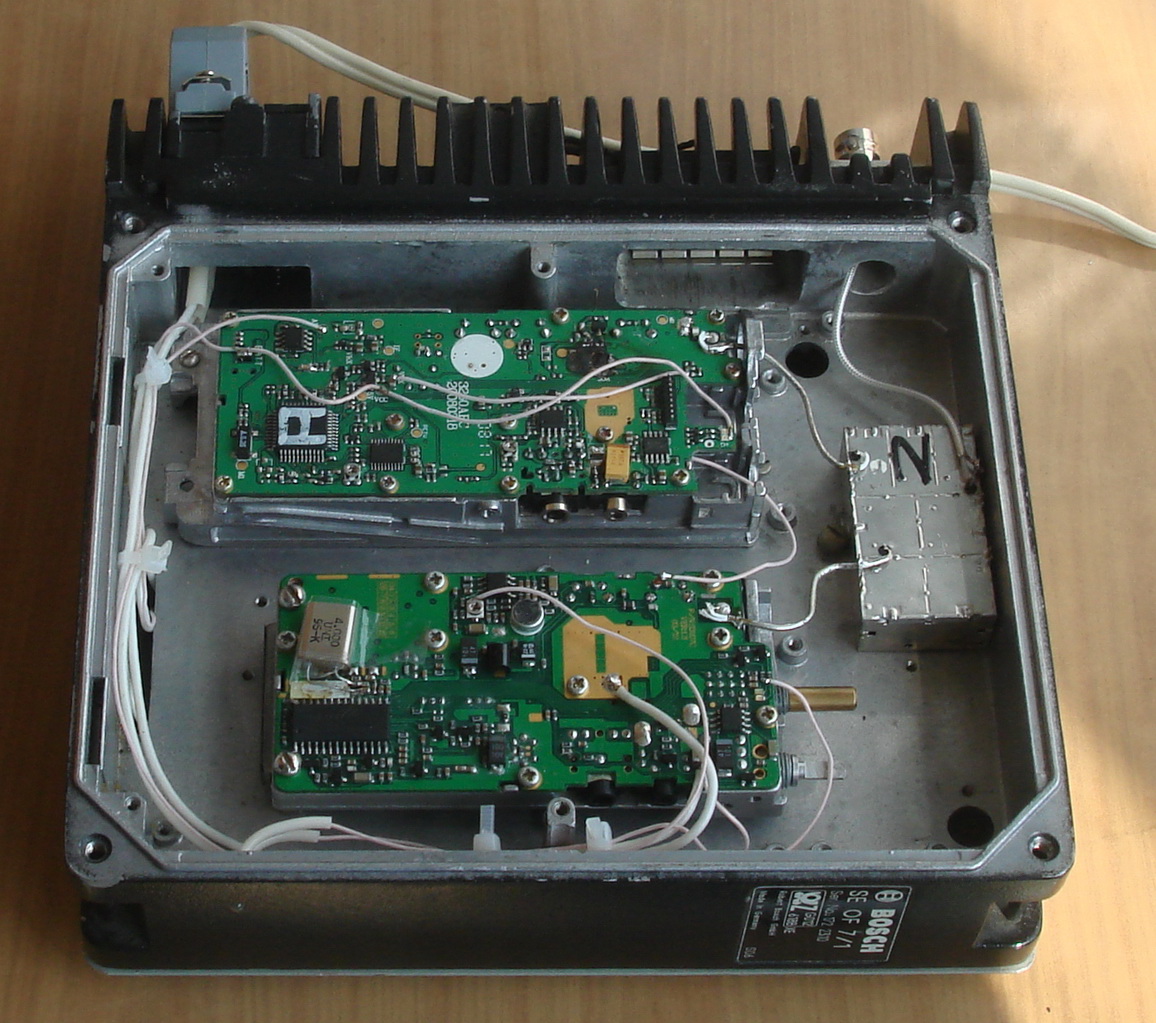

Когда-то пришлось сделать малогабаритный ретранслятор на 70 см. Использовались обычные китаекенвуды 3107. В портативке, которая использовалась в качестве приемника, пришлось переделать входные цепи. Мощность передающей уменьшили до 1,5 вт. Разнос был 10 МГц. После такой подготовки работает на ура. Жестяная коробочка справа - готовый дуплексер.
Только маленький нюанс, регистрировать подобное надо.
Что вы так переживаете?
У меня имеется позывной. Для меня нет проблем с разрешениями и т.п и я с другой страны. Так что не переживайте я вам не помешаю.
Меня интересует сам интерес, процесс создания репитера.
Меня интересует сам интерес, процесс создания репитера.
Сам процесс создания заключается в изготовлении (подготовки) не только станций, но самого антенно-фидерного хозяйства, то есть Вы возьмете дуплексер это только начало, его необходимо настроить как по полосе пропускания, так и по режекции, дальше фидера тоже должны быть отстроены по частотам и уровням потерь и самое главное антенна(ы) они тоже должна(ы) быть резонансными.
-->
Меня интересует сам интерес, процесс создания репитера.
Сам процесс создания заключается в изготовлении ...
та пусть делает так как хотел пусть испытает радость эксперимента
Меня интересует сам интерес, процесс создания репитера.
Сам процесс создания заключается в изготовлении ...
та пусть делает так как хотел пусть испытает радость эксперимента
ну правильно! если человек радиолюбитель - так ему и надо! все своими руками и повторив путь всех остальных. купить и юзать - это удел таксистов. ждем новый радиолюбительский репитер. регистрируется в инспекции по связи достаточно просто - там все расскажут и бланки дадут.
. купить и юзать - это удел таксистов.
спасибо, вы обидели половину автоюашников и четверть любителей в мире
