Зарядка Tesla Mobile Connector
      16 августа 2018 в 23:14 Ветвями

Приветствую

Кто-то переделывал зарядку USA под ЕВРО коннектор без этих ихних адаптеров ?


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! **
18 лет за рулем, Киев
Сообщения: 2512
С нами с 11.08.2006

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      16 августа 2018 в 23:53 Ветвями Прикрепленные файлы (0 загрузить)

речь об этих

речь об этих


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
UFOМодератор
Орг. комитет **
17 лет за рулем, Киев
Сообщения: 9842
С нами с 29.03.2008

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      19 августа 2018 в 14:13 Ветвями

Не совсем понял вопрос.

У меня дома заряжается от стороннего зарядного устройства, висит на отдельной стабилизированной фазе, ток до 32А. Розетку поставил силовую, синюю.
10-КВт стабилизатор сервоприводного типа на отдельную фазу пришлось установить из-за небольшой просадки напряжения при зарядке, в результате чего автоматика машины понижала ток зарядки. Теперь когда надо быстро зарядиться, включаю стаб и задуваю на 32А. В обычном режиме работает без стаба на 16А. Стаб пришлось дооснащать вентилятором, если интересно распишу подробнее.

Через обычную розетку пропускная способность по току максимум 16А при идеальной проводке.

Изменено UFO (14:18 19/08/2018)


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! *
49 лет, Киев
Сообщения: 3991
С нами с 24.04.2009

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      19 августа 2018 в 15:21 Ветвями

Теславские зарядки очень любят хорошее заземление.

Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! **
18 лет за рулем, Киев
Сообщения: 2512
С нами с 11.08.2006

Re: Зарядка Tesla Mobile Connector [Re: UFO]
      20 августа 2018 в 10:27 Ветвями Прикрепленные файлы (0 загрузить)

та вопрос не совсем в этом

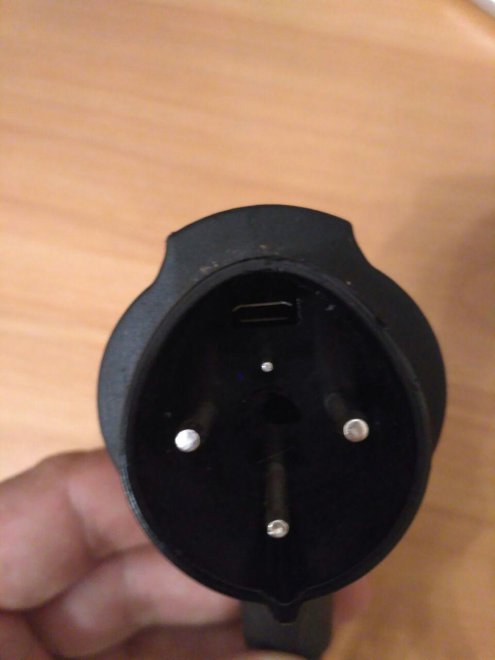

пришла с USA зарядка без переходника (см. фото) найти этот адаптер у меня не получилось, все предлагают переделать, ну я как бы и сам не против попробовать, отрезал коннектор (см. фото) с силовыми шнурками всё понятно, а вот с двумя мелкими - не ясно. Один из этих проводов (вроде синий) отвечает за наличие этого самого адаптера, то есть в адаптере есть какая-то логика ?

в общем, сейчас UMC мигает 5 раз красным - это означает отсутствие адаптера, еще мигал 4 раза - это проблема с землёй, но этот вопрос я решил

та вопрос не совсем в этомпришла с USA зарядка без переходника (см. фото) найти этот адаптер у меня не получилось, все предлагают переделать, ну я как бы и сам не против попробовать, отрезал коннектор (см


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! **
18 лет за рулем, Киев
Сообщения: 2512
С нами с 11.08.2006

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      20 августа 2018 в 10:28 Ветвями Прикрепленные файлы (0 загрузить)

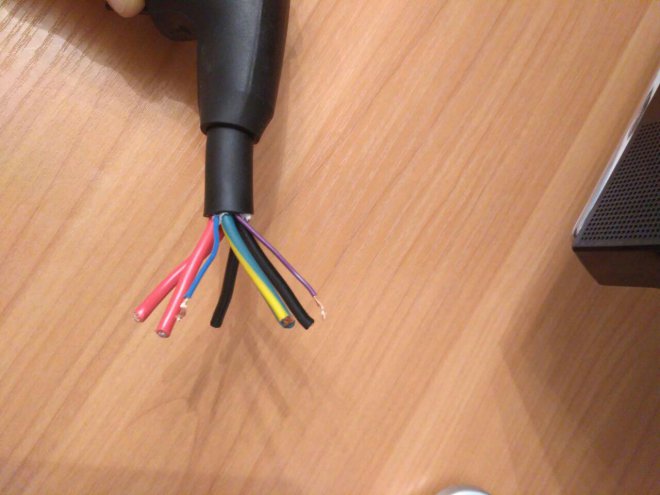

шнурки

шнурки


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
энтузиаст **
Киев
Сообщения: 378
С нами с 03.03.2010

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      21 августа 2018 в 14:52 Ветвями

Ross 20.08.2018 10:27 пишет:

та вопрос не совсем в этом

пришла с USA зарядка без переходника (см. фото) найти этот адаптер у меня не получилось, все предлагают переделать, ну я как бы и сам не против попробовать, отрезал коннектор (см. фото) с силовыми шнурками всё понятно, а вот с двумя мелкими - не ясно. Один из этих проводов (вроде синий) отвечает за наличие этого самого адаптера, то есть в адаптере есть какая-то логика ?

в общем, сейчас UMC мигает 5 раз красным - это означает отсутствие адаптера, еще мигал 4 раза - это проблема с землёй, но этот вопрос я решил




В вилке у Вас остался термодатчик который и подключается к двум мелким проводам. Курочте акуратненько вилку и доставайте термодатчик , без него работать не будет


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! **
18 лет за рулем, Киев
Сообщения: 2512
С нами с 11.08.2006

Re: Зарядка Tesla Mobile Connector [Re: slim3]
      21 августа 2018 в 17:00 Ветвями Прикрепленные файлы (0 загрузить)

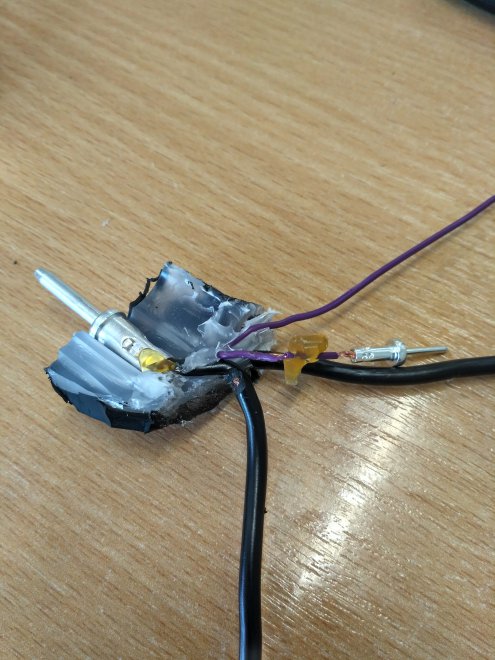

бро, я натёр мазоли на руках разбирая его канцелярским ножиком, но нет там датчика

синий шнурок вобще никуда не приходит и заканчивается перед вилкой, а розовый просто выходит на центральный контакт в вилке

бро, я натёр мазоли на руках разбирая его канцелярским ножиком, но нет там датчика  синий шнурок вобще никуда не приходит и заканчивается перед вилкой, а розовый просто выходит на центральный контакт в вилке

Изменено Ross (17:03 21/08/2018)


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! **
18 лет за рулем, Киев
Сообщения: 2512
С нами с 11.08.2006

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      21 августа 2018 в 17:16 Ветвями

решение найдено!

Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
энтузиаст **
Киев
Сообщения: 378
С нами с 03.03.2010

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      21 августа 2018 в 19:36 Ветвями

Ross 21.08.2018 17:16 пишет:

решение найдено!




И какое, если не секрет


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! **
18 лет за рулем, Киев
Сообщения: 2512
С нами с 11.08.2006

Re: Зарядка Tesla Mobile Connector [Re: slim3]
      22 августа 2018 в 09:22 Ветвями

В адаптерах стоит резистор между землёй (GND) и центральным пином (Pilot)
и что интересно, номинал резистора зависит от выбранного адаптера определённой мощности, интересное решение

Примерно так:
40 amps - 10k ohms
32 amps - 20k ohms
24 amps - 34k ohms
16 amps - 75k ohms
12 amps - 140k ohms

Я был в принципе очень рядом в своих экспериментах, я понимал, что там резистор, но не знал номинал, те что я пробовал не заводилось, был бы хоть один адаптер под рукой, не было бы у меня этой проблемы

Удачных перделок


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
энтузиаст **
Киев
Сообщения: 378
С нами с 03.03.2010

Re: Зарядка Tesla Mobile Connector [Re: Ross]
      22 августа 2018 в 10:00 Ветвями

Спасибо
