Фон 50Гц в усилителе

Супер писатель! ***
50 лет (14 лет за рулем), Киев
Сообщения: 3011
С нами с 28.08.2005

Фон 50Гц в усилителе
      29 декабря 2019 в 12:59 Ветвями Прикрепленные файлы (0 загрузить)

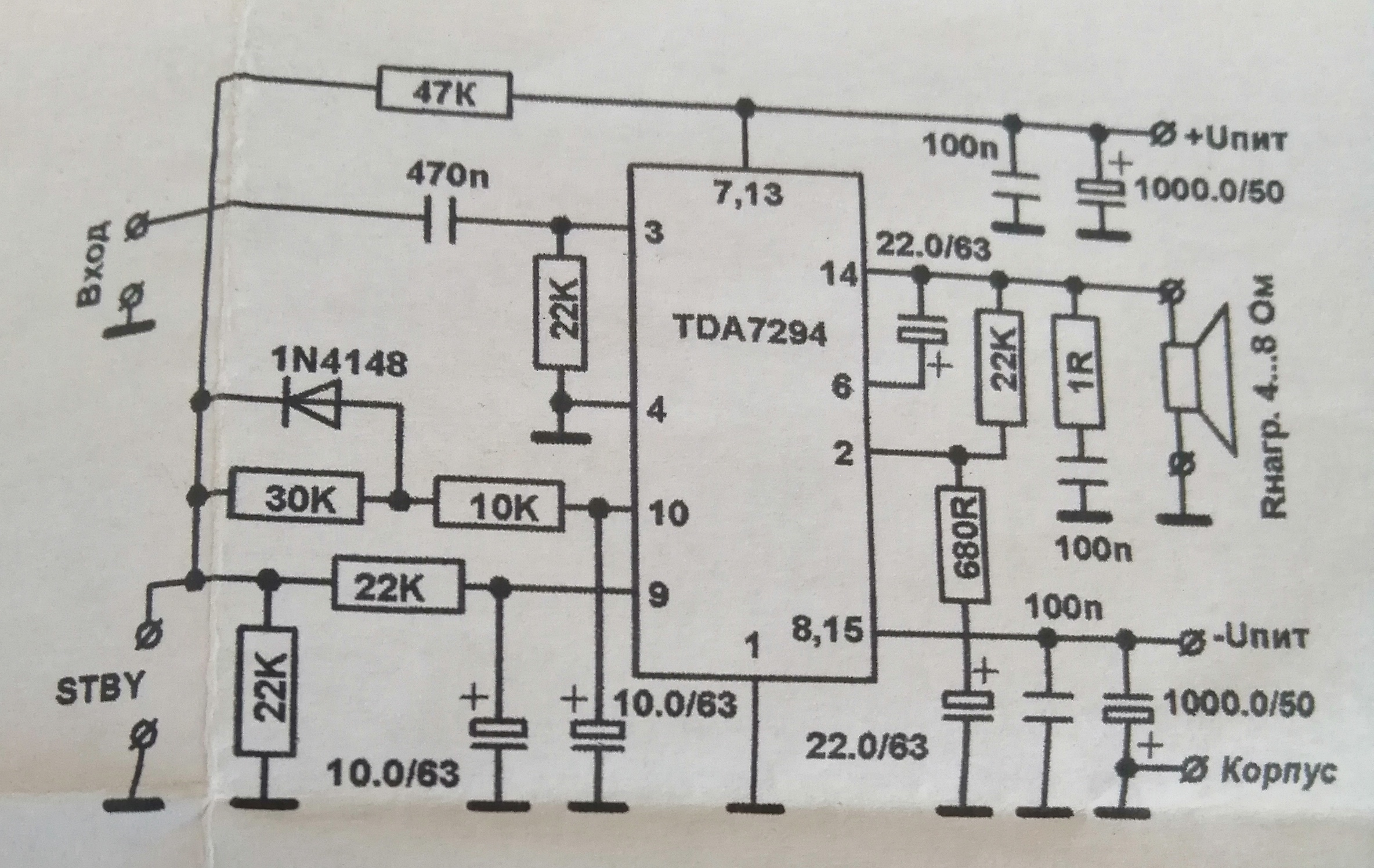

Есть моно-усилитель звука, собраный по схеме (см. присоединенные) на TDA7244. Полгода отработал без всяких проблем. А потом начался фоновый шум на 50Гц. Причем не сразу, а секунды через 3-5 после включения сети. Пробовал отсоединять входящий сигнал от платы вообще - шум есть. Проверял соединение нуля. Между "корпус"-входом-выходом сопротивление меньше 1 ом. Пробовал отодвигать блок питания (трансформатор+диодный мост+4700мкФ) на расстояние 30см от платы - никак не влияет. Очень похоже на какой-то конденсатор, но какой?

Есть моно-усилитель звука, собраный по схеме (см. присоединенные) на TDA7244


Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
СуперСтар *
Киев
Сообщения: 4714
С нами с 08.06.2013

Re: Фон 50Гц в усилителе [Re: sigma]
      29 декабря 2019 в 13:01 Ветвями

Самый первый по питанию.

Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! ***
50 лет (14 лет за рулем), Киев
Сообщения: 3011
С нами с 28.08.2005

Re: Фон 50Гц в усилителе [Re: Rucha]
      29 декабря 2019 в 13:02 Ветвями

Под замену? Или просто пайка плохая?

Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
СуперСтар *
Киев
Сообщения: 4714
С нами с 08.06.2013

Re: Фон 50Гц в усилителе [Re: sigma]
      29 декабря 2019 в 13:23 Ветвями

Померять емкость и esr, а если нечем, то просто поменять.

Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! ***
50 лет (14 лет за рулем), Киев
Сообщения: 3011
С нами с 28.08.2005

Re: Фон 50Гц в усилителе [Re: Rucha]
      29 декабря 2019 в 13:35 Ветвями

Померять нечем Поменял оба 1000 конденсатора - не помогло.

Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
СуперСтар *
Киев
Сообщения: 4714
С нами с 08.06.2013

Re: Фон 50Гц в усилителе [Re: sigma]
      29 декабря 2019 в 13:50 Ветвями

Значит проблема в БП. Там тоже есть конденсатор(ы) на выходе.

Распечатать   Напомнить!   Уведомить модератора   Отправить по E-mail
Супер писатель! ***
50 лет (14 лет за рулем), Киев
Сообщения: 3011
С нами с 28.08.2005

Re: Фон 50Гц в усилителе [Re: Rucha]
      29 декабря 2019 в 15:19 Ветвями

Rucha 29.12.2019 13:50 пишет:

Значит проблема в БП. Там тоже есть конденсатор(ы) на выходе.



Спасибо! Таки да Выпаяные 2*1000 я добавил в БП. Фон ушел на границу слышимрсти.
