Есть новая китайская андроид-магнитола в которой китайцы ничего умнее чем оставить провод питания антенного усилителя свбодным не придумали. Стоит задача подать на него питание чтобы он работал хотя-бы только когда магнитола включена, а не всегда. Конечно хотелось-бы чтобы он запитывался когда я на радио перехожу, но это нереально. Есть какие-то элегантные решения? Или брать АСС и не мечтать?
Что значит "свободным"? Если есть кабель для питания усилителя, то все туда выводится, а если на нем нет питания, значит надо его включить в настройках магнитолы. Ну и чисто для общего развития, у меня в машине антенный усилитель штатно запитывается от бортовой сети, а не от магнитолы. Магнитола хоть какая?
Это значит, что он не подключен к магнитоле, В разъеме со стороны магнитолы есть фишка, но провод из нее не в магнитолу идет, а заканчивается обрезанным концом, на котором написано мол антенный усилитель. Типа подключай куда хочешь. В магнитолах здорового человека этот провод должен уходить в магнитолу и +12 на нем должны появляться когда переходишь на радио. Ну или как минимум только когда магнитола включена. То есть питать всегда - глупо, только увеличивать разряд. Вешать на АСС тоже не идеально, так как не всегда магнитола включена и не всегда слушаешь радио.
Ну блин спорите как будто усилитель берет несколько ампер. Те 1-20 мА ничего не поменяют, включите на "+" который появляется когда ключ в замке и в первом положении. Если такого в машине нет тогда можно и на АСС.
Это значит, что он не подключен к магнитоле, В разъеме со стороны магнитолы есть фишка, но провод из нее не в магнитолу идет, а заканчивается обрезанным концом, на котором написано мол антенный усилитель. Типа подключай куда хочешь. В магнитолах здорового человека этот провод должен уходить в магнитолу и +12 на нем должны появляться когда переходишь на радио. Ну или как минимум только когда магнитола включена. То есть питать всегда - глупо, только увеличивать разряд. Вешать на АСС тоже не идеально, так как не всегда магнитола включена и не всегда слушаешь радио.
Так магнитола какая? Универсальная или "штатная" под конкретную модель авто? Что на второй стороне косички магнитолы, ISO-разъемы или опять же, штатный разъем? В машине вообще изначально штатная магнитола была или нет? Что вообще в инструкции на магнитолу написано, там должна быть схема подключения.

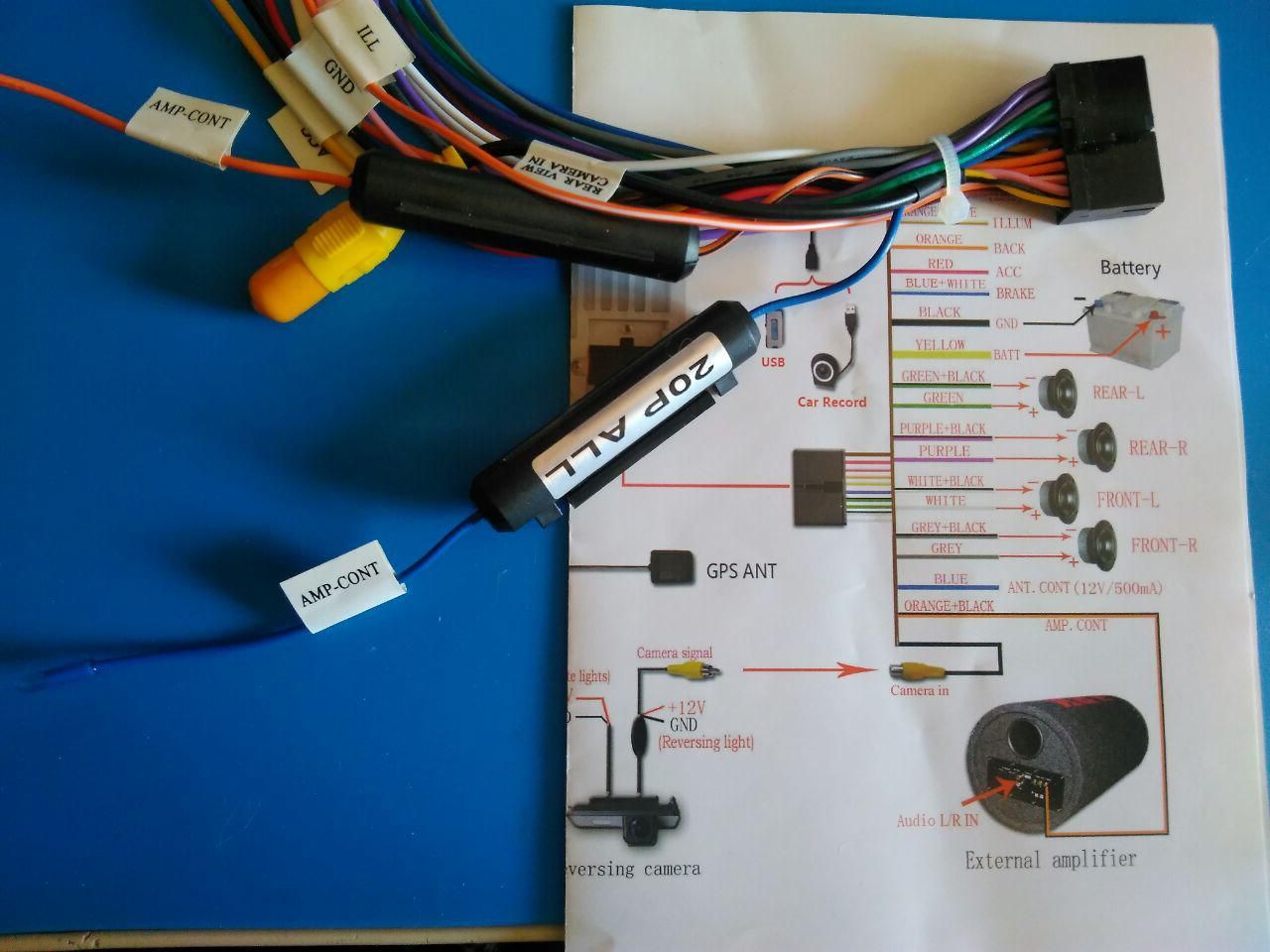

У меня китайская универсальная андроид-магнитола, косичка выглядит так, питание для антенны идет из магнитолы (синий провод, на схеме обозначен 12В, 500мА). Только оно не используется, по причине того, что антенный усилитель в моем авто запитан отдельно от бортсети, без участия магнитолы.
это не вход , а выход используется для включения антенного усилителя если он есть в машине или для управления выдвижением антены.
ничего на него подавать не надо
на нем должно появляться +12 при включении радио ...
запитай усилитель ( если он вообще есть в машине ) от ацц
это не вход , а выход используется для включения антенного усилителя если он есть в машине или для управления выдвижением антены.
ничего на него подавать не надо
на нем должно появляться +12 при включении радио ...
запитай усилитель ( если он вообще есть в машине ) от ацц
Про воход не понял, я его так и не называл.
Да, именно так, провод дложен включать усилитель при включении радио, у меня в магнитоле решили что китайцам недосуг париться с этим и провод, который на "косичке" магнитолы (тот кусок где с одной стороны разъем в магнитолу, с другой ISO) и должен собственно соединять магнитолу с фишкой ISO, на самом деле торчит из ISO разъема свободным концом. Таким образом предлагая "решай сам дорогой товарищь как ты запитаешь свой сраный усилитель, а магнитола у нас этим заниматься не собирается".
Ну из обсуждения выходит, что на этот самый ACC прям там-же из другой фишки ISO и придется вешать..
ниче не понял ... ну ладно
на китайце есть этот провод ? когда радио на нем включешь на нгем появляется + ?
ниче не понял ... ну ладно
на китайце есть этот провод ? когда радио на нем включешь на нгем появляется + ?
Ну я не знаю как еще объяснить, что провод висит из разъема ISO не подключенный к магнитоле вообще, что на нем может появляться? Вот так как на картинке провод номер 2 у меня, он висит в воздухе и +12 на нег оподать должен я, а не магнитола, так решили китайцы.
ааа =) 18 - управление антенной усилителем от китайца
ааа =) 18 - управление антенной усилителем от китайца
Угу. Дуже схоже на те. А на вхід 2 подається (якщо є) бортове живлення антени, щоб, у разі зникнення з якоїсь причини напруги від китайця, антена його (живлення) не губила. А всередині магнітоли якась примітивна діодна розв"язка.. Логічно.
ааа =) 18 - управление антенной усилителем от китайца
Это не моя магнитола, это картинка из интернета для иллюстрации что появляется на ISO разъеме. У меня нет провода 18.
да я ж откуда знаю что картинка не твоя =)
Не ну можно найти внутри магнитолы где появляется напруга при ее включении (в идеале при включении радиво) и вывести наружу, но оно того не стоит, имхо. У меня вот вообще сомнения нужно ли оно тебе вообще, ты уверен, что у тебя антенный усилитель запитывает именно магнитола?
Не ну можно найти внутри магнитолы где появляется напруга при ее включении (в идеале при включении радиво) и вывести наружу, но оно того не стоит, имхо. У меня вот вообще сомнения нужно ли оно тебе вообще, ты уверен, что у тебя антенный усилитель запитывает именно магнитола?
Конечно уверен, и на прошлой именно так и было. В общем-то не вижу причин почему нужно было делать так как описывал ты, питать постоянно мимо магнитолы, если стандартом предусмотрен специально обученный контакт.
Не ну можно найти внутри магнитолы где появляется напруга при ее включении (в идеале при включении радиво) и вывести наружу, но оно того не стоит, имхо. У меня вот вообще сомнения нужно ли оно тебе вообще, ты уверен, что у тебя антенный усилитель запитывает именно магнитола?
Конечно уверен, и на прошлой именно так и было. В общем-то не вижу причин почему нужно было делать так как описывал ты, питать постоянно мимо магнитолы, если стандартом предусмотрен специально обученный контакт.
Эм, каким стандартом? У меня штатно усилитель спрятан за обшивкой задней стойки (антенна - нитки в стекле) и питается не от магнитолы Если правильно помню в ИСО разъема со стороны проводки машины вообще этого контакта нет. Так что такой тип подключения явно не колхоз, если в этом проблема. Я еще понимаю, если бы у тебя была моторизированная антенна, которая сама вылезает при включении радио, тогда ладно, надо управление от магнитолы брать, но в целом не понимаю смысла. Ты, кстати, так и не сказал что модель магнитолы, это какой-то секрет?
Там схему бы желательно глянуть, должен быть порт.
