Во есть люстра на три лампы, из каждой выходит по проводу фаза-ноль. Есть в комплекте 3 колодки (фаза, ноль, земля). А из потолка выходит тоже 3 провода. Что с чем подключить чтобы одной клавишой вкюлчать одну лампу и второй все три?
1 клавиша - 1 лампа 2 клавиша - 2 лампы
1 + 2 клавиша - 3 лампы
по другому, только на клавишах и проводах, ИМХО никак
Ты уверен, что тебе нужен режим именно "один и три", а не "один и два", как делают в 99% случаев? Судя по твоему вопросу, сделать режим "1+3" у тебя не получится. Он так просто не делается. Потому рассказываю режим 1+2. Те три провода, которые в потолке - ноль, фаза, фаза. Эти же провода есть в выключателе. Тебе надо: 1. Определить какой провод в потолке ноль, какие фаза. Как сделать? Берешь любой измерительный прибор (пойдет и лампочка с проводами), на выключеном выключателе присоединяешь к любым двум проводам из потолка. Включаешь! Если напряжения нет, то оставшийся третий провод - ноль. Это уже победа. Если напряжение есть, то оставшийся провод - фаза. Выключаешь. Подключаешься к оставшемуся проводу и одному из использованых. Есть напряжение - ноль это тот, который был в первой паре. Нет напряжения - ноль это неиспользуемый сейчас. 2. По одному проводу из каждой лампы (любому!) соединить в кучу и соединить с нулем из потолка (см. п.1) 3. 1 оставшийся (любой) провод соединяешь с одним из фазовых в потолке. 4. Два других скручиваешь и соединяешь с вторым фазовым. Бинго!
А не быстрее контролькой (пробником)? Помоемому самое оно Включить 2е клавиши, провода из потолка проверить пробником, на котором не светится - 0. Выключить одну любую клавишу и на оставшихся двух проводах становиться понятно какой провод на какую клавишу шурует
Ты уверен, что тебе нужен режим именно "один и три", а не "один и два", как делают в 99% случаев? Судя по твоему вопросу, сделать режим "1+3" у тебя не получится. Он так просто не делается. Потому рассказываю режим 1+2. Те три провода, которые в потолке - ноль, фаза, фаза. Эти же провода есть в выключателе. Тебе надо: 1. Определить какой провод в потолке ноль, какие фаза. Как сделать? Берешь любой измерительный прибор (пойдет и лампочка с проводами), на выключеном выключателе присоединяешь к любым двум проводам из потолка. Включаешь! Если напряжения нет, то оставшийся третий провод - ноль. Это уже победа. Если напряжение есть, то оставшийся провод - фаза. Выключаешь. Подключаешься к оставшемуся проводу и одному из использованых. Есть напряжение - ноль это тот, который был в первой паре. Нет напряжения - ноль это неиспользуемый сейчас. 2. По одному проводу из каждой лампы (любому!) соединить в кучу и соединить с нулем из потолка (см. п.1) 3. 1 оставшийся (любой) провод соединяешь с одним из фазовых в потолке. 4. Два других скручиваешь и соединяешь с вторым фазовым. Бинго!
Да, 1 + 2. А если оба выключателя включить, то все три. Запутался.:) Спасибо за ответ, буду разбираться.
головне - відпишіться потім, що ви лишилися живі-здорові.
Есть в комплекте 3 колодки (фаза, ноль, земля).
Колодка одна, трех полюсная, люстра сделана для управления одно клавишным выключателем!
А из потолка выходит тоже 3 провода. Что с чем подключить чтобы одной клавишой вкюлчать одну лампу и второй все три?

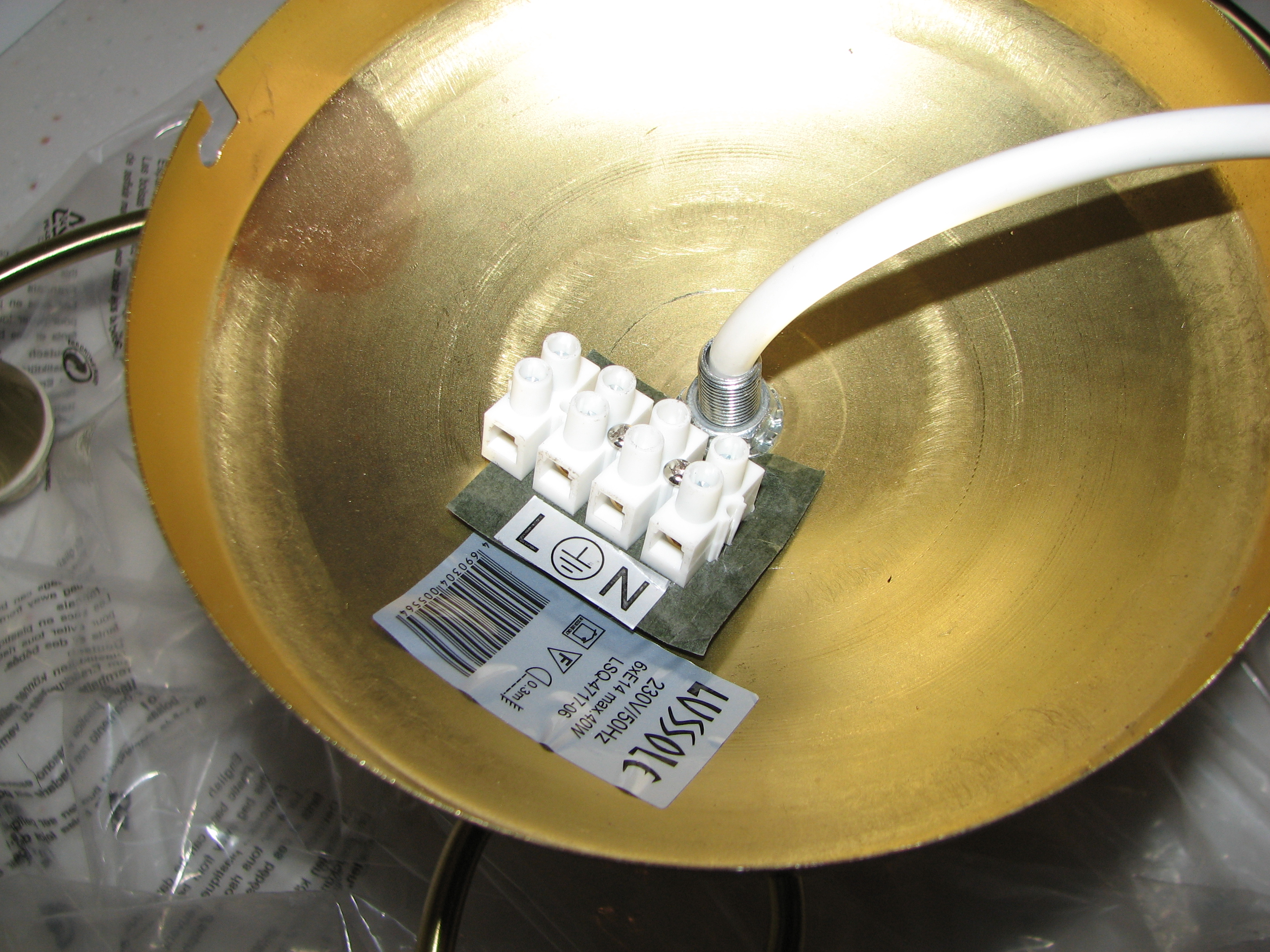

ПРАВИЛЬНО вместо 3 полюсной колодки поставить 4-х полюсную и отделить фазу одной лампы люстры на самый левый полюс колодки без маркировки.
Проверить провода из потолка, если их функционал соответствует полюсам, кроме РЕ, то соответственно маркировки нужно подключать.
В клемму земля провода из потолка НЕ подключать!
В крайнем случае отсоединив от колодки и заизолировав проводник РЕ люстры и удалив маркировку РЕ и вместо неё сделав новую маркировку с надписью L2 можно использовать штатную трех полюсную колодку.
Иногда в обоих случаях нужно менять часть проводки люстры.
Я всегда проверяю всю проводку люстры, так как часто сделано электро/пожаро ОПАСНО!
Выше написанное справедливо если речь идет о старом жилищном фонде с двух клавишным выключателем, который управлял люстрой с раздельным включением ламп и просто старая люстра меняется на новую.
А не быстрее контролькой (пробником)? Помоемому самое оно
ОБРАЩАЮ ВНИМАНИЕ ВСЕХ!!!
При наведении на тело оператора фазного потенциала, например оператор стоит на стремянке на пластмассовых ножках и держит в руке паяльник или стоит на ламинате под которым включенный пленочный тёплый пол, контролька может показывать НАОБОРОТ, что может привести к ОПАСНОМУ подключению проводников, ОСОБЕННО проводника земли электроприбора!
Электрика как дорога, ОШИБОК НЕ прощает!
Заметил УТВЕРДИТЕЛЬНЫЙ ОПАСНЫЙ совет в теме!
2. По одному проводу из каждой лампы (любому!)
Любой НЕЛЬЗЯ!

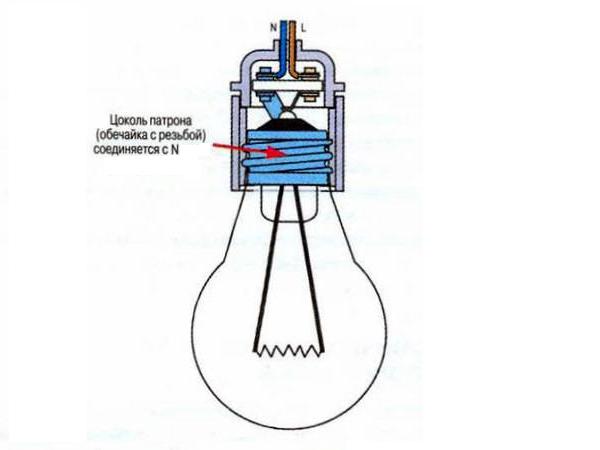

К нейтральной клемме колодки НУЖНО подключать проводники идущие только от цокольной клеммы патрона лампы!
Заметил УТВЕРДИТЕЛЬНЫЙ ОПАСНЫЙ совет в теме!
2. По одному проводу из каждой лампы (любому!)
Любой НЕЛЬЗЯ!
К нейтральной клемме колодки НУЖНО подключать проводники идущие только от цокольной клеммы патрона лампы!
а с чем это связано?, а я понять не могу разницы.
Заметил УТВЕРДИТЕЛЬНЫЙ ОПАСНЫЙ совет в теме!
2. По одному проводу из каждой лампы (любому!)
Любой НЕЛЬЗЯ!
К нейтральной клемме колодки НУЖНО подключать проводники идущие только от цокольной клеммы патрона лампы!
Вы говорите все правильно, все так... Только... Это все по книгам. Расскажите, какая клемма цокольная в патроне GU10 и им подобных? И, даже в E14 и E27 в современных патронах, уже нет выхода цокольной клеммы наружу. Реально это уже излишняя перестраховка.
ЗЫ. Большая просьба не злоупотреблять цветами и капсом...
Заметил УТВЕРДИТЕЛЬНЫЙ ОПАСНЫЙ совет в теме!
2. По одному проводу из каждой лампы (любому!)
Любой НЕЛЬЗЯ!
К нейтральной клемме колодки НУЖНО подключать проводники идущие только от цокольной клеммы патрона лампы!
а с чем это связано?, а я понять не могу разницы.
Случайно прикоснуться палцем к цоколю шансов куда как больше, чем к клемме в его глубине.
Случайно прикоснуться палцем к цоколю шансов куда как больше, чем к клемме в его глубине.
понятно, просто у меня нет торчащих цоколей, потому и не знал.
Я всегда думал что важнее фазу провести через автомат и через выключатель. А после этого патрон неважно как подключать
1. Определить какой провод в потолке ноль, какие фаза. Как сделать?
если электрик не приколист - то ноль при трех проводах - обычно средний провод (иногда и желто-зеленого цвета)
у меня на съемной квартире стоят двуклавишные выключатели, и висели люстры, в которых включались все светильники вместе, но одной клавишей, я переделывал, но в процессе выяснил, что подключено было так, что вторая клавиша давал фазу на корпус люстры - потому что была соединена с землей люстры ))))
Всё благополучно подключил. Всем спасибо. Тему можно закрывать.
1. Определить какой провод в потолке ноль, какие фаза. Как сделать?
если электрик не приколист - то ноль при трех проводах - обычно средний провод (иногда и желто-зеленого цвета)
Жовто-зелений, то не нейтраль, а заземлення. Воно десь з нулем з"єднане, різниця в тому, що струм навантаження по ньому не можна пускати.
