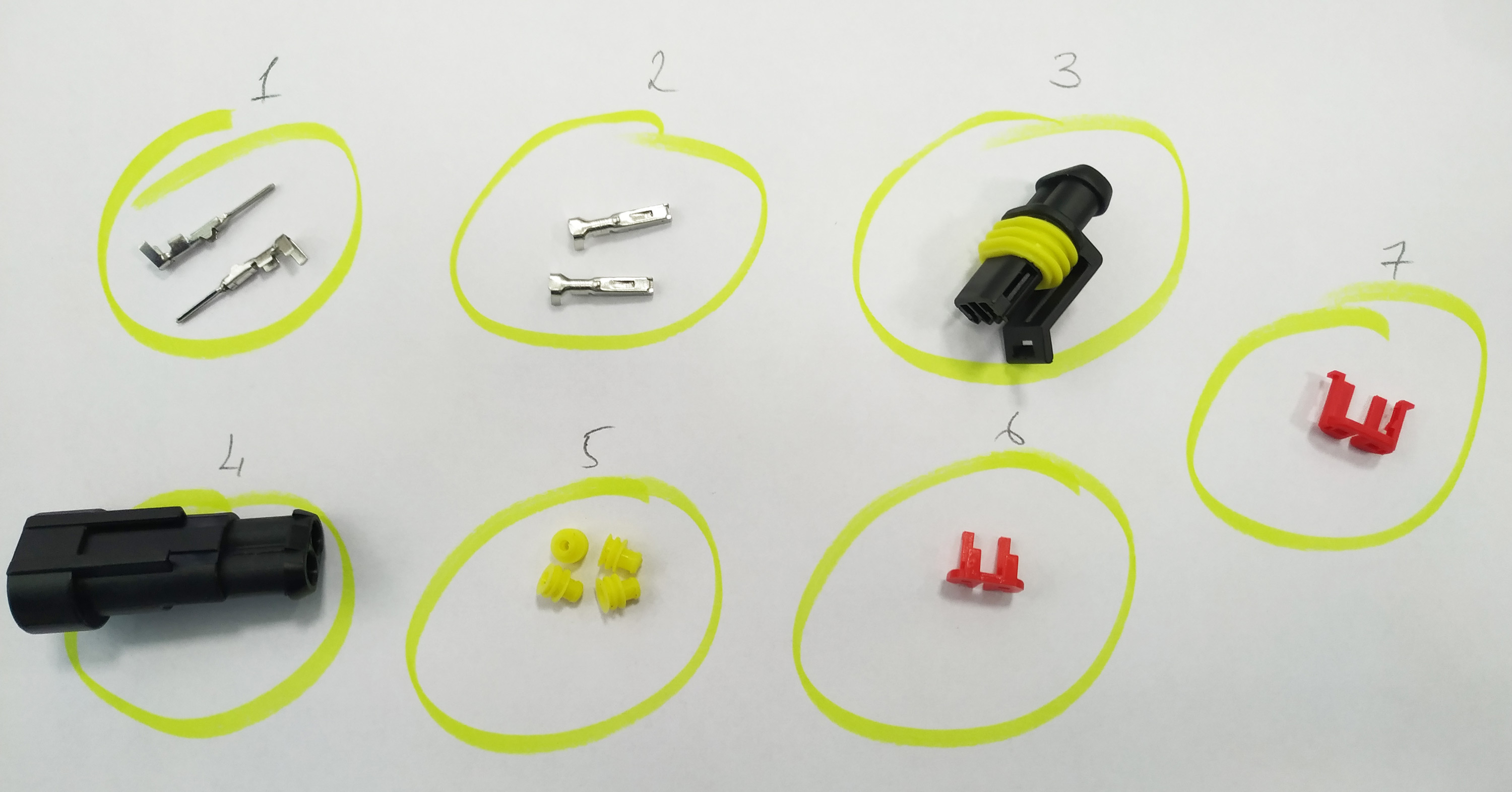

Или мож кто собирал уже:) А то я что-то не могу вкурить, что куда тыкать, кроме п 5 - его точно на провода предварительно нужно одеть, а в конце п 3 и 4 соединить между собой . Вот такое есть:
Я хз, але, для початку, я б спробував розділити це на дві кучки - "тато" й "мати".
на провод надеваешь 5 обжимаешь 1 втыкаешь в 4 фиксируешь 6 (или 7 не помню, визуально определи)
на провод надеваешь 5 обжимаешь 5 втыкаешь в 3 фиксируешь 7 (или 6, смотри)
мамы 3 цепляются на авто (там где напряжение) папы 4 цепляются на снимаемую запчасть (фара, например)
1 і 2 обтискаються на зачищений ~3 мм дріт. Внутрішні лапки на провідник, зовнішні, більші - на ізоляцію. Потрібен спец інструмент (обтискач для клем), але якщо натренуватись,то можна й тоненькими пласкогубцями.. Далі оця обтиснута клема вставляється в пластиковий корпус задньою частиною ( там, де виходить дріт). На клемі є невелика заскочка, що не даватиме їй вилізти вперед.
на провод надеваешь 5 обжимаешь 1 втыкаешь в 4 фиксируешь 6 (или 7 не помню, визуально определи)
на провод надеваешь 5 обжимаешь 5 втыкаешь в 3 фиксируешь 7 (или 6, смотри)
мамы 3 цепляются на авто (там где напряжение) папы 4 цепляются на снимаемую запчасть (фара, например)
1 і 2 обтискаються на зачищений ~3 мм дріт. Внутрішні лапки на провідник, зовнішні, більші - на ізоляцію. Потрібен спец інструмент (обтискач для клем), але якщо натренуватись,то можна й тоненькими пласкогубцями.. Далі оця обтиснута клема вставляється в пластиковий корпус задньою частиною ( там, де виходить дріт). На клемі є невелика заскочка, що не даватиме їй вилізти вперед.
Только уточните что это в изоляции 3 мм, а то человек возьмет сечение 3 мм2 и подключить светодиод один )))
1 і 2 обтискаються на зачищений ~3 мм дріт. Внутрішні лапки на провідник, зовнішні, більші - на ізоляцію. Потрібен спец інструмент (обтискач для клем), але якщо натренуватись,то можна й тоненькими пласкогубцями.. Далі оця обтиснута клема вставляється в пластиковий корпус задньою частиною ( там, де виходить дріт). На клемі є невелика заскочка, що не даватиме їй вилізти вперед.
Уже сделал:) Со спец инструментом. Все получилось
1 і 2 обтискаються на зачищений ~3 мм дріт. Внутрішні лапки на провідник, зовнішні, більші - на ізоляцію. Потрібен спец інструмент (обтискач для клем), але якщо натренуватись,то можна й тоненькими пласкогубцями.. Далі оця обтиснута клема вставляється в пластиковий корпус задньою частиною ( там, де виходить дріт). На клемі є невелика заскочка, що не даватиме їй вилізти вперед.
Только уточните что это в изоляции 3 мм, а то человек возьмет сечение 3 мм2 и подключить светодиод один )))
Пардон, невдало висловився. Мав на увазі, що ізоляція знімається на 3 мм..
1 і 2 обтискаються на зачищений ~3 мм дріт. Внутрішні лапки на провідник, зовнішні, більші - на ізоляцію. Потрібен спец інструмент (обтискач для клем), але якщо натренуватись,то можна й тоненькими пласкогубцями.. Далі оця обтиснута клема вставляється в пластиковий корпус задньою частиною ( там, де виходить дріт). На клемі є невелика заскочка, що не даватиме їй вилізти вперед.
Только уточните что это в изоляции 3 мм, а то человек возьмет сечение 3 мм2 и подключить светодиод один )))
Пардон, невдало висловився. Мав на увазі, що ізоляція знімається на 3 мм..
