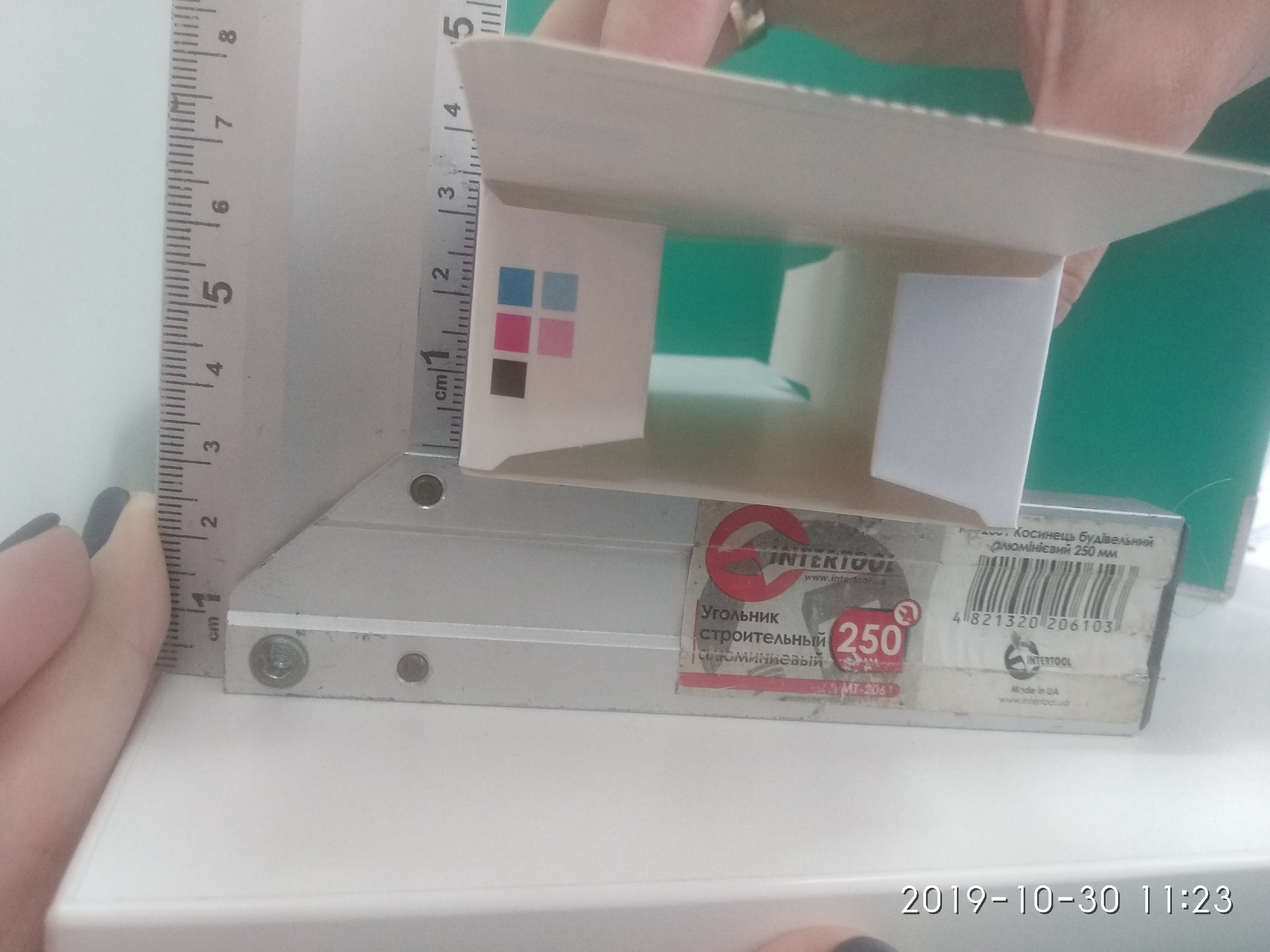

Есть такая специфическая задача - нужно зафиксировать обыкновенную картонную пачку под прямым углом, чтобы она без рук (в идеале) сохраняла свое рабочее положение. Это нужно для проведения измерений с пачкой. Как я это вижу, нужно прислонить рукой к строительному уголку, как на фото. Но во-первых, картон - мягкий материал, и точность измерения будет зависеть как ты прижмешь пачку. Поэтому я хочу спросить у уважаемых камрадов, может есть какие зажимы или тиски, в которые можно было бы зафиксировать надежно эту пачку?
В гугле ничего такого не нашел.
Идеально точно ты ее не зафиксируешь. В картоне попадется лишняя ниточка и он уже сложится "не так". А чего хочешь добиться? Измерить отклонения от эталона? Такой мягкий предмет не получится идеально измерять. Потому твой вариант с уголком очень жизнеспособен. А, лучше, сбей из досок уголок, чтобы коробка на нижнюю грань полностью ложилась и меряй. И статистика большого количества измерений тебе в помощь! ЗЫ. А если на сбитый из досок уголок приклеить линейку, то сразу будет готово два измерения. А если треть доску прибьешь, для получения стереометрического угла, то и третий размер получишь

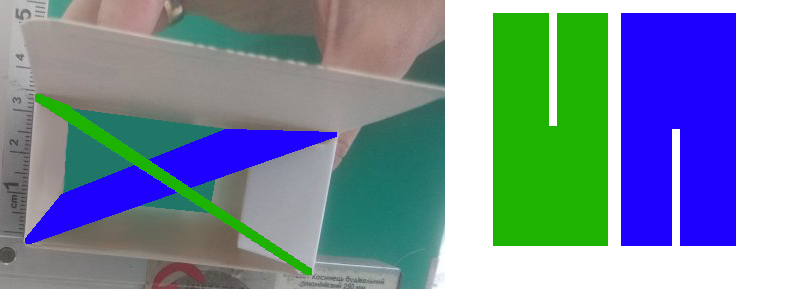

Вырезать из картона (тонкого пластика и т.п.) две одинаковые ровные "диагонали" коробки в виде прямоугольников, по центру каждого сделать до половины длины надрез, чтобы они могли вставляться одна в другую
Еще раз. Мможешь визуализировать?)
Идеально точно ты ее не зафиксируешь. В картоне попадется лишняя ниточка и он уже сложится "не так". А чего хочешь добиться? Измерить отклонения от эталона? Такой мягкий предмет не получится идеально измерять. Потому твой вариант с уголком очень жизнеспособен. А, лучше, сбей из досок уголок, чтобы коробка на нижнюю грань полностью ложилась и меряй. И статистика большого количества измерений тебе в помощь! ЗЫ. А если на сбитый из досок уголок приклеить линейку, то сразу будет готово два измерения. А если треть доску прибьешь, для получения стереометрического угла, то и третий размер получишь
Да, хочу измерить отклонение от эталона. Вот именно, что мягкий материал. На счет досок неплохой вариант.
Еще раз. Мможешь визуализировать?)
Можно.
Идеально точно ты ее не зафиксируешь. В картоне попадется лишняя ниточка и он уже сложится "не так". А чего хочешь добиться? Измерить отклонения от эталона? Такой мягкий предмет не получится идеально измерять. Потому твой вариант с уголком очень жизнеспособен. А, лучше, сбей из досок уголок, чтобы коробка на нижнюю грань полностью ложилась и меряй. И статистика большого количества измерений тебе в помощь! ЗЫ. А если на сбитый из досок уголок приклеить линейку, то сразу будет готово два измерения. А если треть доску прибьешь, для получения стереометрического угла, то и третий размер получишь
Да, хочу измерить отклонение от эталона. Вот именно, что мягкий материал. На счет досок неплохой вариант.
а пардон кондуктор не проще? если часто надо промерять. Типа лист с прорезью по внешним габаритам эталона и при желании кусок пенопласта по внутренним.
Идеально точно ты ее не зафиксируешь. В картоне попадется лишняя ниточка и он уже сложится "не так". А чего хочешь добиться? Измерить отклонения от эталона? Такой мягкий предмет не получится идеально измерять. Потому твой вариант с уголком очень жизнеспособен. А, лучше, сбей из досок уголок, чтобы коробка на нижнюю грань полностью ложилась и меряй. И статистика большого количества измерений тебе в помощь! ЗЫ. А если на сбитый из досок уголок приклеить линейку, то сразу будет готово два измерения. А если треть доску прибьешь, для получения стереометрического угла, то и третий размер получишь
Да, хочу измерить отклонение от эталона. Вот именно, что мягкий материал. На счет досок неплохой вариант.
а пардон кондуктор не проще? если часто надо промерять. Типа лист с прорезью по внешним габаритам эталона и при желании кусок пенопласта по внутренним.
Может, калибр а не кондуктор?
...
Да, хочу измерить отклонение от эталона. Вот именно, что мягкий материал. На счет досок неплохой вариант.
а пардон кондуктор не проще? если часто надо промерять. Типа лист с прорезью по внешним габаритам эталона и при желании кусок пенопласта по внутренним.
Может, калибр а не кондуктор?
Тогда уж калибратор.
А что такое калибр?
П.С. Важно именно максимально объективное измерение кроя и размеров пачки. То есть максимально без участия человека. Может какой-то сканер развертки.
Может, калибр а не кондуктор?
вполне может быть. Главная идея что то что больше не пролазит в отверстие, а в то что меньше не влазит брусок. Если на этапе кроя то там проще - приложить к эталонному раскрою.
Разобрать коробку и поменять линейкой и уголком? Или это с большим количеством надо?
возьми угол пластиковый на 90 градусов - порежь на 4 штуки - и приклей его к каропке хоть внутри - хоть снаружи и будет тебе жесткость
А что такое калибр?
П.С. Важно именно максимально объективное измерение кроя и размеров пачки. То есть максимально без участия человека. Может какой-то сканер развертки.
Калибр - это прибор для определения, соответствет ли деталь или элемент детали чертежу. Например, надо проконтролировать, соответствет ли дырка отверстие чертежу с учётом допусков. Делаются две шпильки (калибра) максимально допустимого и минимально допустимого диаметра. Если в отверстие не входит первая и входит вторая - отверстие в допуске. Если не входят обе - отверстие меньше номинала, расточить. Если проваливаются обе - это не отверстие а дырка и деталь летит в металлолом Конечно, одну дырку проще измерить. А вот тысячу...
