Привет уважаемым форумчанам. Как то слушая наш Киевский круглый стол услышал , что у нас в Киеве цифровые виды связи не очень популярны.Странно думаю сам себе , почему это так.Пробел нужно восполнять. Ставлю себе лимит 50 убиенных енотов и в воскресный день отправляюсь на радиорынок м.Харьковская.Предварительно проанализировав схемотехнику "РигЭксперт стандарт" решаю,могу сделать лучше.А просмотрев их прайс понимаю почему цифра у нас "имирает".В итоге потратив некоторое время , две бутылки пива и пачку чипсов на свет появился USB интерфейс в отличии от "Рига" с полной опторазвязкой сигнальных цепей и CAT интерфейса .Гальваническая развязка по звуку и дополнительный COM порт также присутствуют. К компу потключается одним USB шнурком , с него и питание. Поддерживает все цифровые виды связи, отдельно выход FSK/RTTY с открытым колектором.Встроеная звуковая карта определяется автоматически. Теперь резюме потрачено 50 енотов.Масса удовольствия от сборки изделия и хорошего пива. Для сравнения за РигЭксперт просят 190 енотов плюс 40 за шнурки. Прикинул себестоимость их изделия исходя из цен на комплектующие в Имраде и на Кар.дачах.Не более 40 максимум. Так зачем давать кому то ,на себе получать сверхприбыль.Лучше сэкономлен. деньги потратить на самообразование.Фото прилагаю , кого заинтересует отвечу на вопросы как сделать подобное устройство. Да и давайте сделаем рубрику о своих самоделках в кризис экономить совсем не плохо
Вау! Молодец! Правда мало кто осмелится повторить конструкцию, я бы не сказал что она "выходного дня", повозится даже судя по количеству проводов - пришлось основательно! За RigExpert действительно хотят нереальных денег, но такова цена мелкосерийного производства , впрочем я ни разу не пожалел о потраченных деньгах
USB-звуковуху брал готовую или нашел микросхемы ? Или там используется штатная звуковуха и это аналог RigExpert Tiny ?
USB-COMx4 тоже не понял как ты реализовал, на фотке нипонятно - там 3 черных "шланга", - это готовые компаненты какие то ? Ждем тебя в цифре!
PS: Доплнительный ком-порт удобно использовать для программирования портативок кабелем из соседней темы

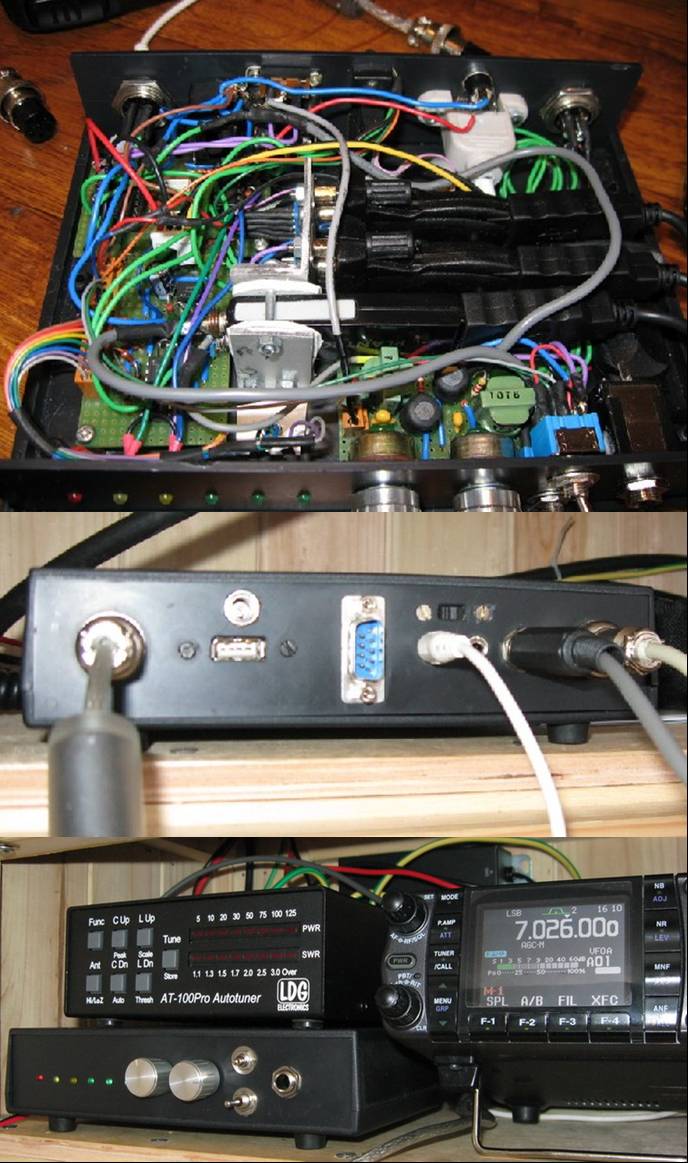

Андрей , поставил Хабчик на 4 выхода . Вышло 2 порта на COM ,один на звуковуху и один свободный для флешки например. Звуковуху брал готовую "Платроникс" Звук развязывал через ТОТ. Проводов кажется много, просто три платки связаны между собой , в следующей модификации уменьшу. Сейчас изучаю Микс, программа еще та в настройке.
+1 Респект P.S. в ригЭкспертах есть развязка трансформаторами.
По звуку есть , согласен . А по цепям CAT, CW , PTT , FSK нет. Так что по большому счету развязка только от "цифровой земли " по звуку. У меня к сожалению нет статистики. Но очень много читал в форумах на проблему выхода из строя процессора трансивера при использовании САТ без развязки.
ИМХО развязка в РигЭксперте есть и встроена в микросхему FT2232C , которая содержит внутри:
Быстродействующий оптоизолированный последовательный интерфейс — новый собственный протокол FTDI, разработанный для подключения приборов с гальванической развязкой к FT2232C
О , Андрей спасибо за инфо . век живи век учись . Нуна читать нью даташиты почаще. При конструировании пригодится
если сделаешь новую, куплю старую или как хочешь... времени нету паять самому, хотя с удовольствием бы...
если сделаешь новую, куплю старую или как хочешь... времени нету паять самому, хотя с удовольствием бы...
Сначала хорошо обкатать хочу, есть что модифицировать. А потом и мелкосерийный выпуск по приемлемым ценам можно наладить.

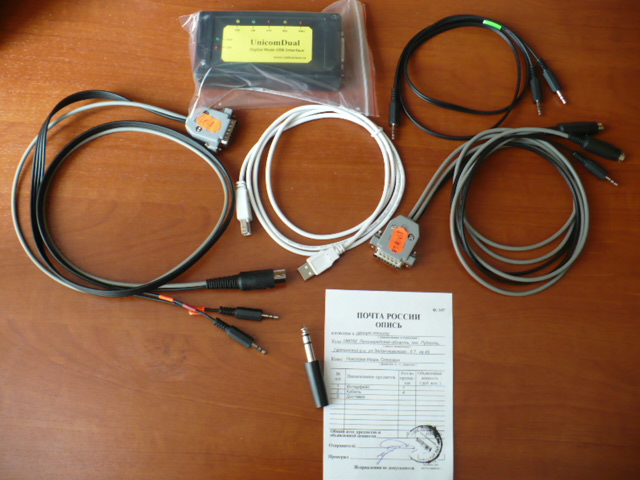

У меня Unicom Dual: брал на радиоарене. ----------------------------------------------------------------------------------- Серия интерфейсов Unicom (первоначальное название FVM-III) изначально была задумана как альтернатива модулю USB Interface II, который подробно описан на microham.com из Словакии. За основу была взята структурная схема и разъем для интерфейсного кабеля. В результате все кабели от USB Interface II подходят без всяких ограничений к модулям Unicom (FVM-III, UnicomDual). Схема интерфейса постоянно совершенствуется и к настоящему моменту представляет собой устройство, которое формирует два СОМ порта на одной USB шине. Уникальной особенностью данного интерфейса, в отличие от многих аналогичных, является то, что он обеспечивает полную гальваническую развязку компьютера и трансивера. Возможности интерфейса позволяют практически в полном объеме управлять любым трансивером (САТ, PTT, SSB, CW, FSK, SQL, цифровые виды связи) посредством компьютерных приложений, если это не ограничено конструктивной особенностью трансивера. Дополнительно устройство можно использовать в качестве программатора р/ст.
Модуль UnicomDual предназначен для сопряжения компьютера с трансивером и позволяет работать как цифровыми видами связи PSK-31, RTTY и т.д., используя программное обеспечение и звуковую карту компьютера, так и для управления трансивером через USB порт компьютера. Устройство преобразует одну шину USB в два СОМ порта. Один СОМ порт (А) предназначен для управления радиостанцией через CAT -интерфейс (Computer Aided Transceiver system). Обеспечена совместимость с CI-V, RS232, FIF232, IF232 интерфейсами САТ-систем трансиверов. --------------------------------------------------------------------------------- Вроде работает) Освободились руки ) Можно спокойно шуршать на "клаве".
Классная штука. И по габаритам , возможностям и по цене.
