Антенна разработка от Сергея UX2IF Спектрограмма. Излучатель в квадрате KO50GH приемник в квадрате KO50GK TX 5W RX DISCON ANT

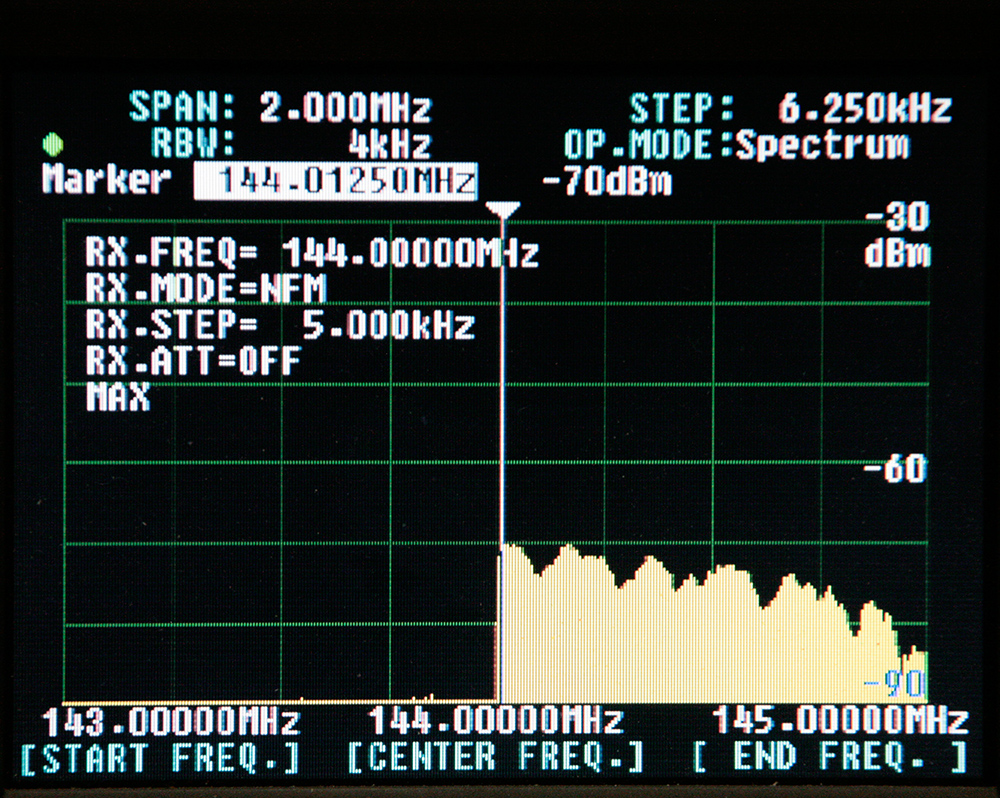

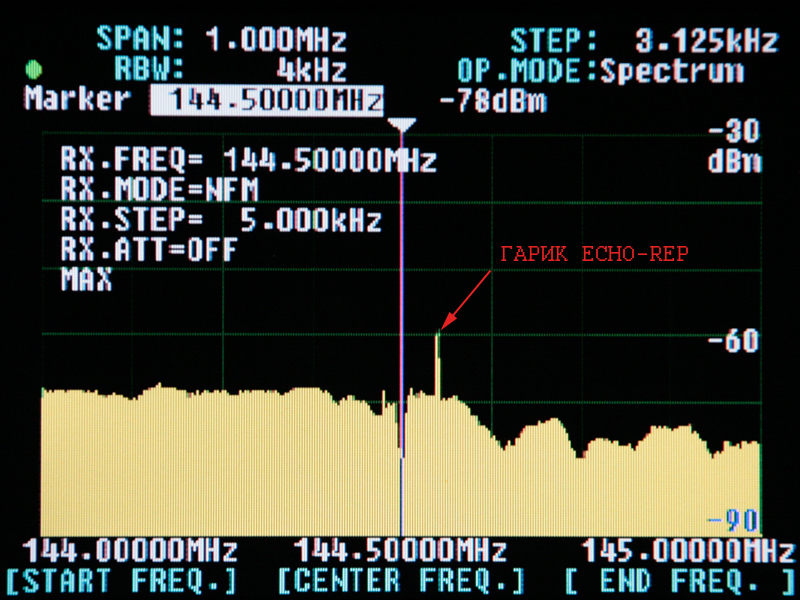

График от 144.000 по 145.000
-->

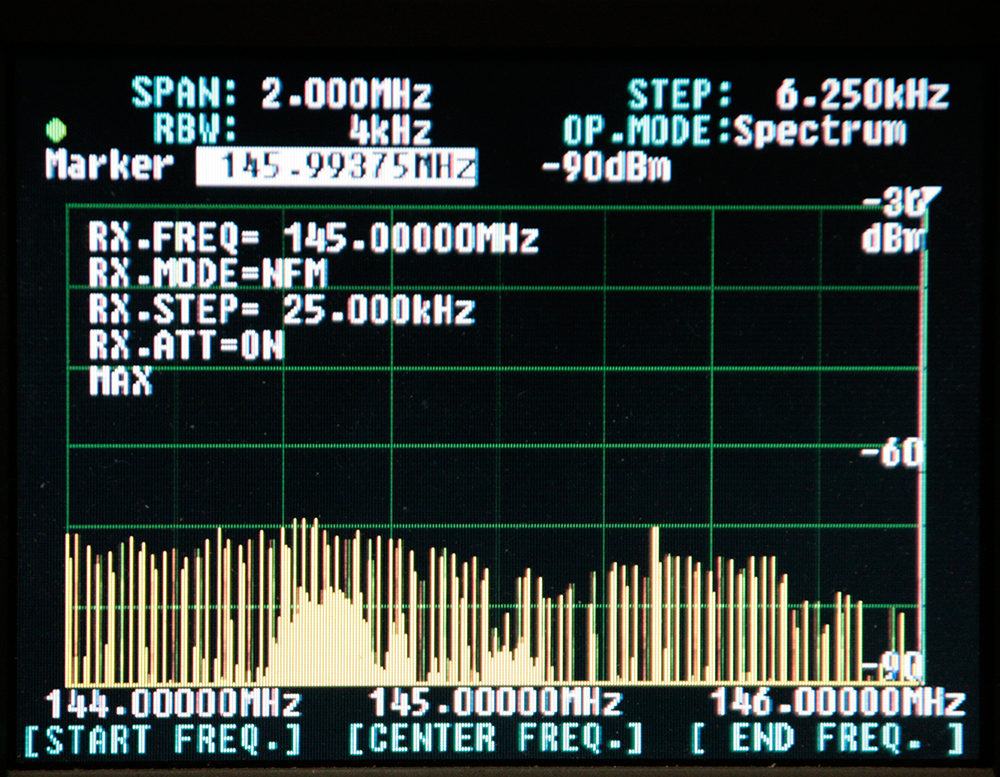

График от 145.000 по 146.000
-->
Очень наглядный график,замечательный прибор,какртинка полностью соответствует тому,что я наблюдал по с- метру трансивера на широкополосную антенну. Замеряли как влияет высота подвеса?.
Замеряли как влияет высота подвеса?.
Особо рояли 1.5м не играют.
-->
А где можно посмотреть саму конструкцию?
А где можно посмотреть саму конструкцию?
У меня, либо у Сергея UX2IF на Харьковском массиве. Ничего экстраординарного в конструкции нет. Обычная согласованная однодиапазонная удочка. Сегодня проведу измерения анализатором АА-200 по всем рабочим параметрам антенны в том же частотном срезе, что и Арсен. Результаты измерений опубликую в этой ветке. Так же планируем провести измерения АЧХ антенны в варианте подъёма мачты на 5 метров из 11 возможных. 73!

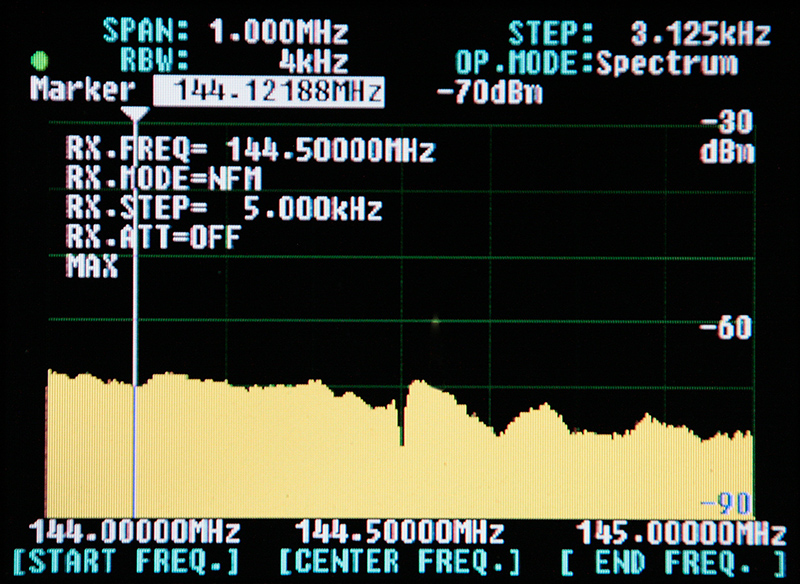

Продолжение экшпериментов Коллинеар 5/8-3/4-5/8 от UX2IF 144.000 - 145.000

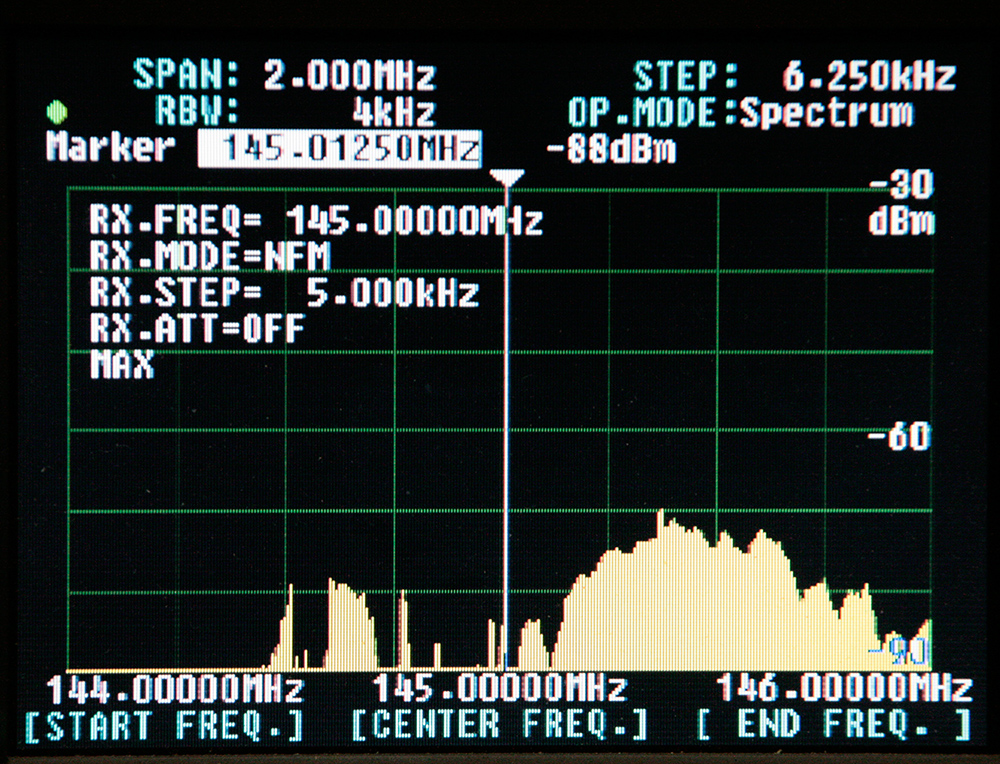

Коллинеар 5/8-3/4-5/8 от UX2IF 145.000 - 146.000
В варианте измерений №2 был заменён кабель RG-213 на RG-8 Belden. Сегодня после 18.00 будут проведены аналогичные тесты с антеннами Tran-max BF-2M2(3,2 м) и Tram-max BF-2M3(4,53 м) Скед на 145.450 Мгц. 73!

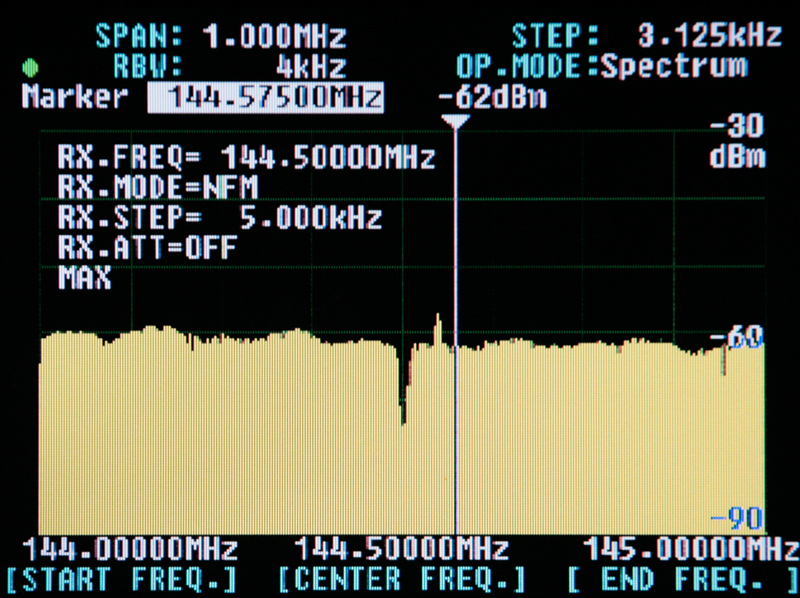

Сравнение с TRAN-MAX BF2-M3 144.000 - 145.000

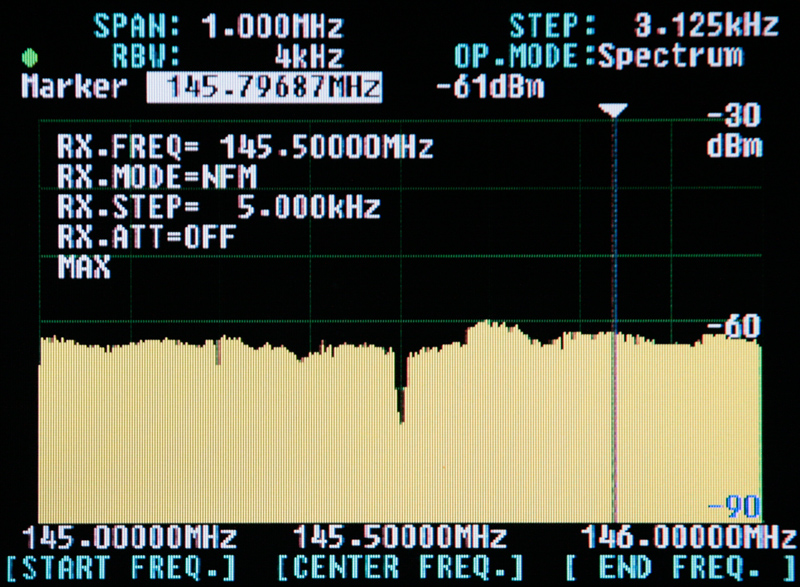

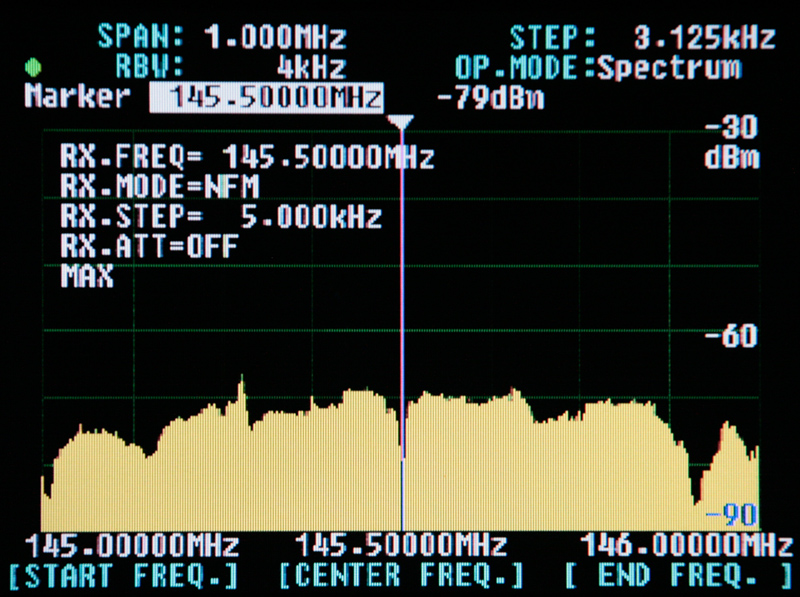

Сравнение с TRAN-MAX BF2-M3 145.000 - 146.000

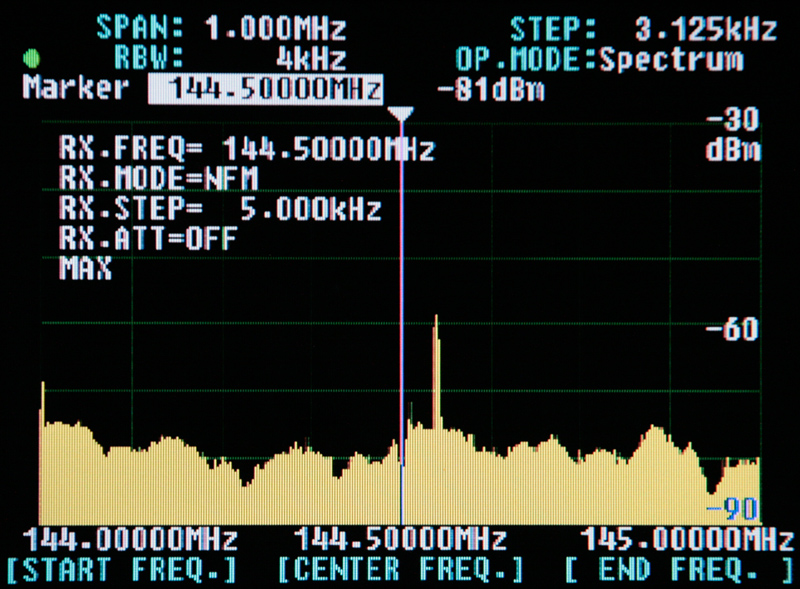

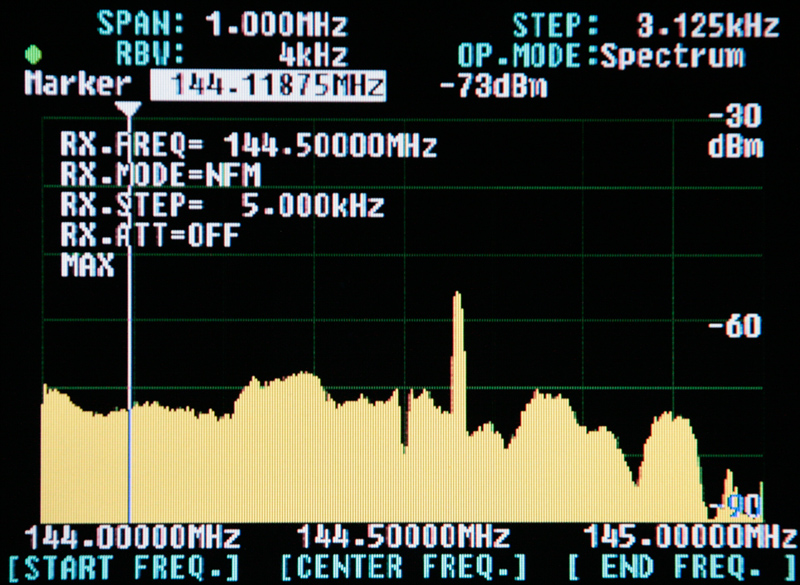

Сравнение с TRAN-MAX BF2-M2 144.500 - 145.000

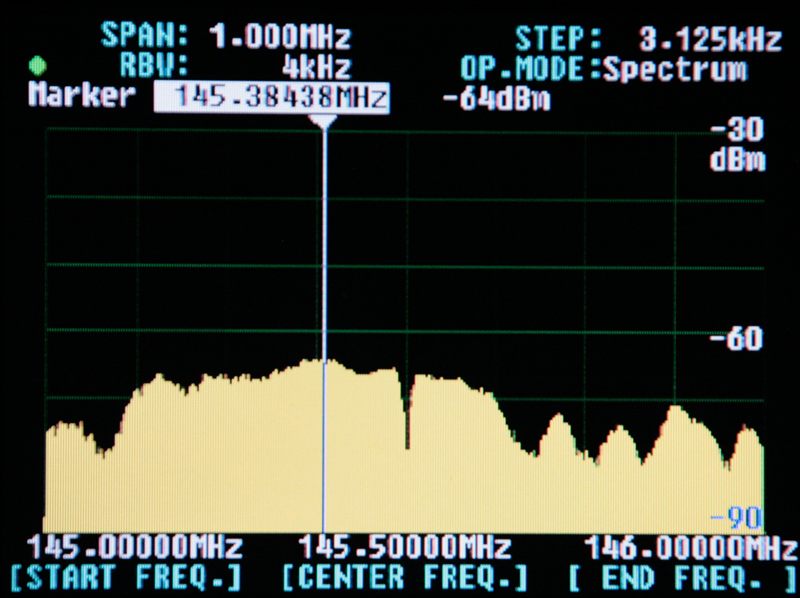

Сравнение с TRAN-MAX BF2-M2 145.000 - 146.000
Сравнение с антенной ARX-2B TX 144.000 - 145.000
-->

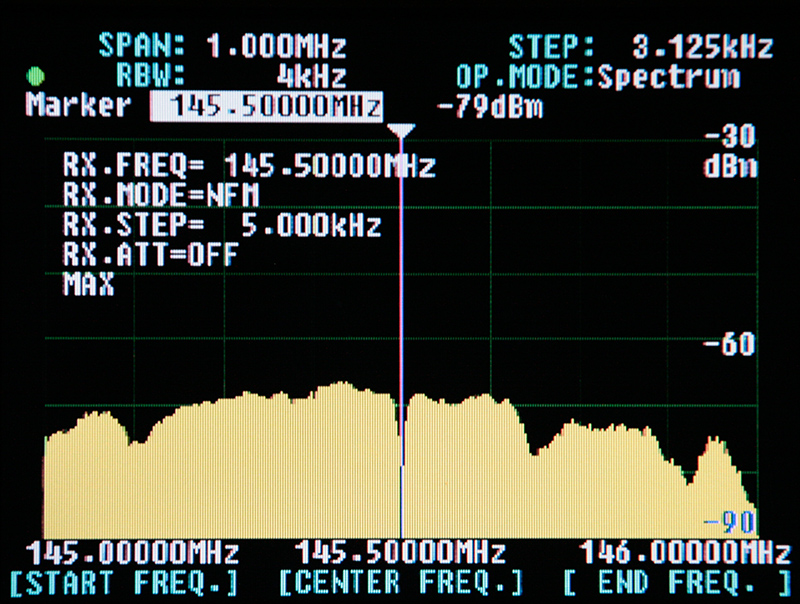

ARX-2B TX 145.000 - 146.000
-->

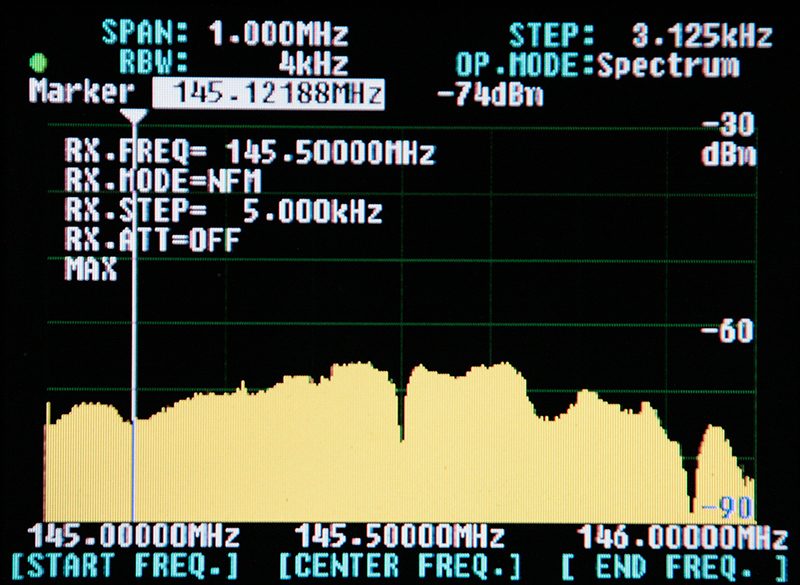

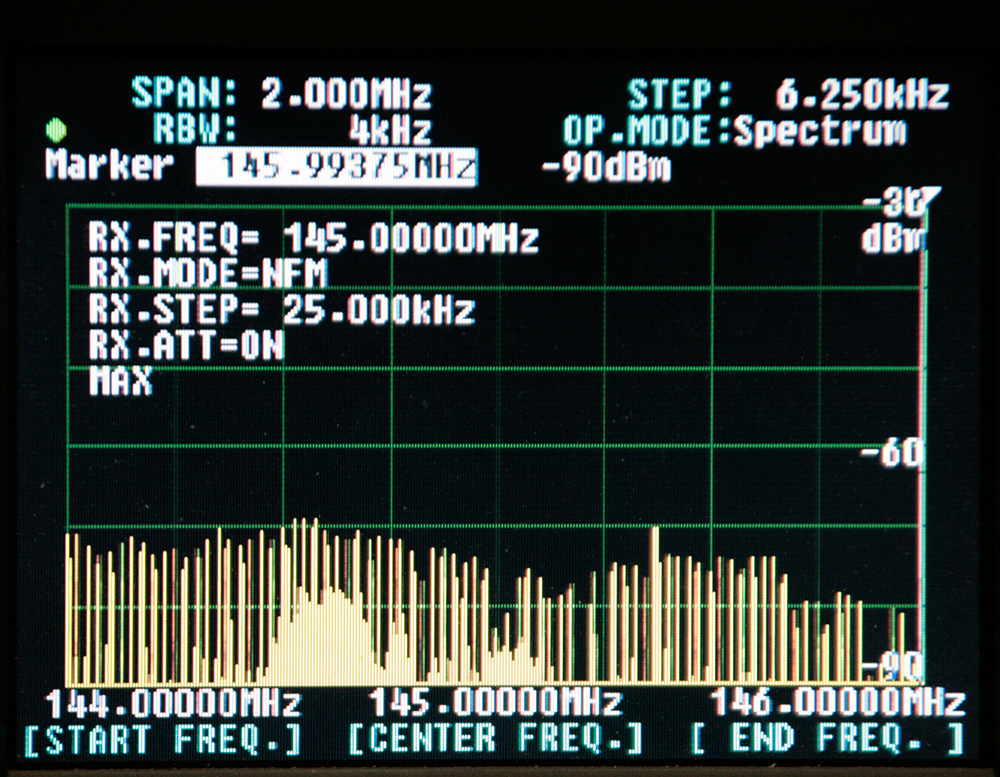

ARX-2B TX Характеристики при передаче, 5Db на "клеточку"
-->
ARX-2B RX Приём сигнала с TRAN-MAX BF2-M2 10Db на "клетку"
