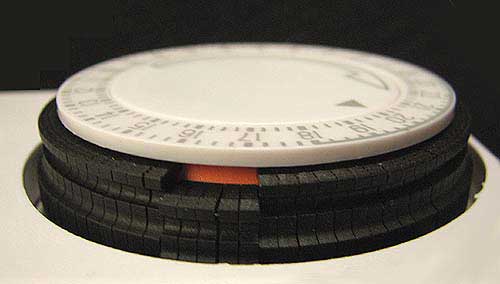

Прикупил какое-то дешевое реле времени и теперь не могу понять: или лыжи не едут оно не работает, или я не умею им пользоваться. Имеется шкала 24 часа и фишки, которые нажимаются, каждая фишка 15 минут. Как его запрограммировать, что бы включилось проработало и выключилось? Выглядит приблизительно как на фото:
нажатая "фишка" - реле включится в время, которому фишка эта соответствует
нажатая "фишка" - реле включится в время, которому фишка эта соответствует
Дополню
НЕ нажатая "фишка" - реле НЕ включится в время, которому фишка эта соответствует
нажатая "фишка" - реле включится в время, которому фишка эта соответствует
т.е. если до нажатой фишки еще две не нажатых т.е. 30 минут, циферблат должен провернуться и произойдет включение? циферблат там вообще вращается кроме как руками, если да, то за счет чего? при прохождении фишки - она отстреливает (поднимается вверх)?
дополнительный вопрос: как быть с нагрузкой? она должна быть постоянно?
нажатая "фишка" - реле включится в время, которому фишка эта соответствует
т.е. если до нажатой фишки еще две не нажатых т.е. 30 минут, циферблат должен провернуться и произойдет включение? циферблат там вообще вращается кроме как руками, если да, то за счет чего? при прохождении фишки - она отстреливает (поднимается вверх)?
дополнительный вопрос: как быть с нагрузкой? она должна быть постоянно?
В сторону "завода" - руками. Обратно - пружина.
"Программа" прошла - заводи опять. Фишки - не отстреливают. "Программируется" руками раз и "навсегда"(до перепрограммирования).
В сторону "завода" - руками. Обратно - пружина.
т.е. нужно предварительно "заводить" реле сделав пару оборотов? а ход у циферблата в сторону "завода" или в обратную сторону?
"Программа" прошла - заводи опять. Фишки - не отстреливают. "Программируется" руками раз и "навсегда"(до перепрограммирования).
это понятно, циферблат при этом вращается? да и с нагрузкой что, если она не постоянна - будет работать?
т.е. если до нажатой фишки еще две не нажатых т.е. 30 минут, циферблат должен провернуться и произойдет включение?
да. так включая и выключая фишки ты программируешь реле - когда оно включит прибор или выключит
циферблат там вообще вращается кроме как руками, если да, то за счет чего?
внутри стоит катушечка с намотанной медной проволокой, двигатель и набор шестерёнок. этот круг - самая большая шестерёнка. работает, кстати, оно только пока есть напряжение в розетке. если напряжение пропадало на час - то настройка реле собъётся на час.
при прохождении фишки - она отстреливает (поднимается вверх)?
нет. оно ходит по кругу. это реле суточное? значит через 24 часа "программа" начнёт повторяться. есть ещё "недельки" но электроника рулит.
дополнительный вопрос: как быть с нагрузкой? она должна быть постоянно?
нагрузка - нет напряжение в розетке куда включено реле - да
смысл такой что нужно установить руками круг чтобы треугольник показывал на текущее время руками понажимать фишки когда ты хочешь чтобы был включён прибор, подключенный в реле воткнуть вилку прибора в реле, реле - в розетку
т.е. нужно предварительно "заводить" реле сделав пару оборотов? а ход у циферблата в сторону "завода" или в обратную сторону?
никаких заводов, вы что !? это же не механическое реле!
т.е. нужно предварительно "заводить" реле сделав пару оборотов? а ход у циферблата в сторону "завода" или в обратную сторону?
никаких заводов, вы что !? это же не механическое реле!
Точно... Запамятовал уже... Сорри...
смысл такой что нужно установить руками круг чтобы треугольник показывал на текущее время
сделал
руками понажимать фишки когда ты хочешь чтобы был включён прибор, подключенный в реле
сделал
воткнуть вилку прибора в реле, реле - в розетку
все сдалал... но, прошло время, прибор подключенный к реле не включился, циферблат относительно треугольничка-метки не изменил положение... в общем взял рукой провернул, услышал щелчек, все заработало, подходит время выключения - пришел посмотрел, а треугольник-метка только на пол пути идти менять реле на исправное?
прошло время, прибор подключенный к реле не включился, циферблат относительно треугольничка-метки не изменил положение... в общем взял рукой провернул, услышал щелчек, все заработало, подходит время выключения - пришел посмотрел, а треугольник-метка только на пол пути идти менять реле на исправное?
нужно засечь - вращается ли круг после включения реле в розетку (вращаться должна именно часть с фишками afair и вращается ли он соответственно прошедшему времени ну и нести в гарантию/магазин, если что не так. у меня в аналогичное реле отломалась "ножка" которая передавала усилие от нажатых фишек на выключатель (смотри фото выше). выкинул (чека эпицентровского не сохранил) и купил электронное
нужно засечь - вращается ли круг после включения реле в розетку (вращаться должна именно часть с фишками afair и вращается ли он соответственно прошедшему времени
дельный совет, обязательно протестирую на ХХ
ну и нести в гарантию/магазин, если что не так.
чеки есть, гарантия есть, купил два дня назад
Всем спасибо за консультацию, наливаю
там вроде бы еще сбоку на корпусе есть включатель на 2 положения
там вроде бы еще сбоку на корпусе есть включатель на 2 положения
о да, что это за переключатель? в одном положении пиктограмма похожа на циферблат со стрелками на 3 часа дня, а вторая как кровать с подушкой... что бы это значило?
вкл/выкл?
попробуй на слух определить - если крутилка реле работает - должно быть слышно слабое жужжание моторчика и звук вращающих друг друга шестерёнок
о да, что это за переключатель? в одном положении пиктограмма похожа на циферблат со стрелками на 3 часа дня, а вторая как кровать с подушкой... что бы это значило?
Выключатель для принудительного включения нагрузки, на ход реле никак не влияет. Если время на реле не совпадает с обычными часами- значит реле неисправно. Если новое- лучше поменять. Лично я намучился с таким реле- со временем вовнутрь попадает пыль и реле начинает подтормаживать, необходимо разобрать, промыть ВэДэшкой и собрать взад. Купил электронное- небо и земля.
там вроде бы еще сбоку на корпусе есть включатель на 2 положения
о да, что это за переключатель? в одном положении пиктограмма похожа на циферблат со стрелками на 3 часа дня, а вторая как кровать с подушкой... что бы это значило?
Валяется где-то и у мну такая цяцька. В положении "на циферблат" нагрузка управляется цацкой, т.е., как запрограммировал, так нагрузка и включается/выключается. Во втором положении 220 проходит через цацку транзитом, т.е. таймер отключается. Во всяком случае у меня так. Сам голову долго ломал пока разобрался.
со временем вовнутрь попадает пыль и реле начинает подтормаживать, необходимо разобрать, промыть ВэДэшкой и собрать взад. Купил электронное- небо и земля.
Есть подозрение, что дело не в пыли, а в наших 50 Гц в сети , которые, как мне кажется, не очень точно равны 50 Гц. А с непостоянно опорной частотой... сам понимаешь, какие там часы.
Выключатель для принудительного включения нагрузки, на ход реле никак не влияет. Если время на реле не совпадает с обычными часами- значит реле неисправно. Если новое- лучше поменять.
протестировал, все работает погрешность за 12 часов в пределах 15 минут (точнее сложно увидеть из-за цены деления), пока менять не буду, 1 год гарантии дали, а если в 14 дневный срок, то это уже не замена, а возврат но мне не деньги нужны, а реле - электронное не вижу смысла покупать, для моих задач слишком затратно выходит, да и нет необходимости в такой точности
