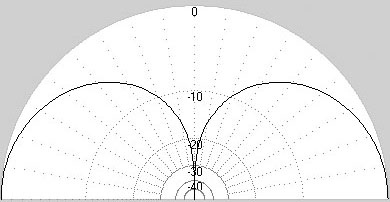

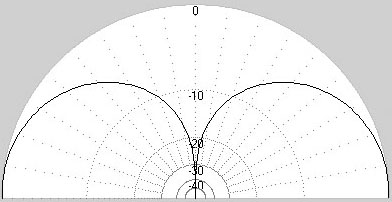

Поговорим о антеннах. Побывав на встрече в Сувиде, я понял народ у нас много не знает про модели антенн (не про производителей и их "детищах"), а про размерности в долях лямбд и поэтому кусают полотна до "получения" типа желаемого результата. Так вот чтобы не отправлять в гугл, я решил создать данную тему. Итак всеми любимая четвертуха - 1/4 или 0.25 лямбды имеет угол максимума по возвышению 0.3 гр и R 36 Ом. То есть необходимо согласование удлиняющей катушкой.

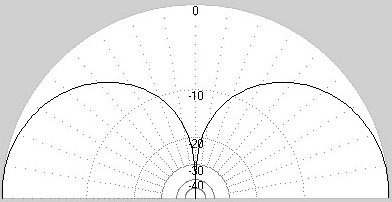

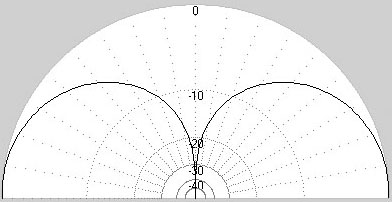

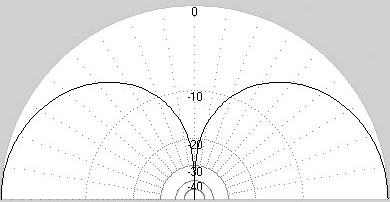

Теперь рассмотрим так называемый "штырь в стакане" правильно половинка, а стакан это трансформатор согласования. Он имеет угол 4.7 и R 100 Ом.
-->

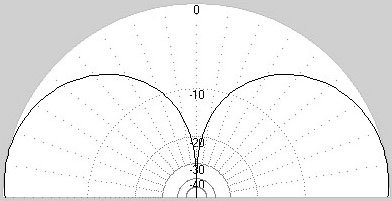

Теперь еще интересней, мало кому известная 4/7 (0.571) угол 10.7 и R 75 Ом. Как раз любителям 75 Омного кабеля, остаётся согласовать одним трансформатором внизу для трансивера.
-->

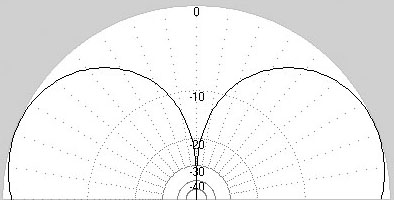

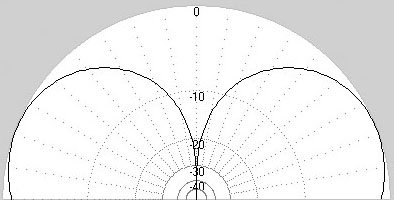

Теперь всеми любимая 5/8 (0.624) обладает углом 21 гр. и R 57 Ом. Согласовывается автотрансформатором, плюс эта антенна коротко замкнутая по постоянному току.
-->

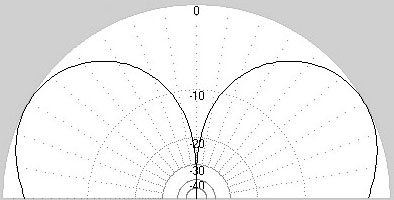

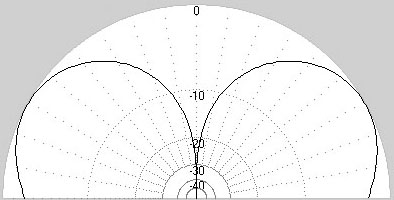

Тоже мало используемая 2/3 (0.666) наверно из-за числа обладает еще более приподнятым углом 29 гр и R 47 Ом.
-->

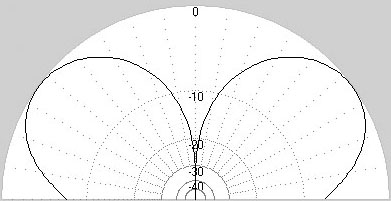

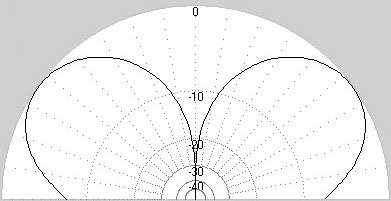

Тоже редко применяемая 3/4 (0.75) угол 35 гр. и R 50 Ом! Эта та антенна которую не надо согласовывать!
-->

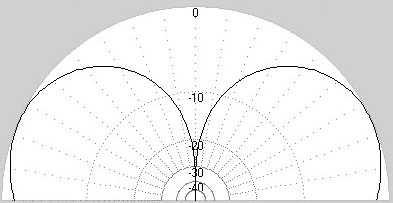

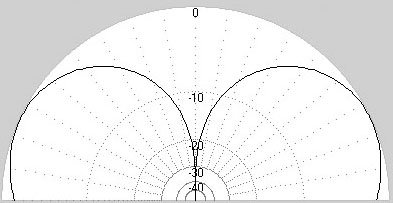

И мало кому известное отношение 0.64 так же 35 гр. и R 50 Ом. Что не требует согласование!
В заключение скажу, что не кусайте полотно, а по меряйте его линейкой (рулеткой) и посмотрите какое соотношение получается и если оно больше нужного вам, то отрезайте. А вот если при правильных размерах антенна не работает, то стройте фидерную линию, чтобы она укладывалась в полу лямбды с коэффициентом укорочения и тогда все будет гут! Размеры полотен для 434 МГц в мм: 1/4 172 1/2 345 4/7 395 5/8 432 2/3 460 3/4 518 0.64 442
Огромное спасибо-очень актуально! То то я смотрю, что некоторые антенны на 2-ку на магните показывают очень неплохие результаты на 7-ке. Как раз есть с чем поэкспериментировать.
В заключение скажу, что не кусайте полотно, а по меряйте его линейкой (рулеткой) и посмотрите какое соотношение получается и если оно больше нужного вам, то отрезайте. А вот если при правильных размерах антенна не работает, то стройте фидерную линию, чтобы она укладывалась в полу лямбды с коэффициентом укорочения и тогда все будет гут! Размеры полотен для 434 МГц в мм: 1/4 172 1/2 345 4/7 395 5/8 432 2/3 460 3/4 518 0.64 442
это все прекрасно и замечательно в теории и в свободном пространстве
на практике же есть много моментов, влияющих на размеры антенн назову лишь самые очевидные из них: 1. крышу автомобиля никак нельзя назвать системой резонансных противовесов... 2. оплетка кабеля, в точке питания антенны, имеет лишь емкостную связь с крышей автомобиля 3. резонансная длина проводника зависит от его диаметра и материала...
так что линейка и рулетка не самые лучшие помощники в постройке УКВ антенн
это все прекрасно и замечательно в теории и в свободном пространстве
на практике же есть много моментов, влияющих на размеры антенн назову лишь самые очевидные из них: 1. крышу автомобиля никак нельзя назвать системой резонансных противовесов... 2. оплетка кабеля, в точке питания антенны, имеет лишь емкостную связь с крышей автомобиля 3. резонансная длина проводника зависит от его диаметра и материала...
так что линейка и рулетка не самые лучшие помощники в постройке УКВ антенн
например изменение диаметра штырька на 434 МГц с 2 мм на 3 мм дает уход резонанса на 150 кГц а разница между медным штырьком и железным штырьком на той же частоте составляет 300 кГц
Вот я об этом же! Для обыкновенного пользователя "уход" на +/-300 КГц не так существенно при рабочей полосе в 2 Мгц при КСВ до 1.5. Так что не надо новичкам морочить голову! Хуже когда шинкуют полотно до огрызка, а потом вопросы!
-->
