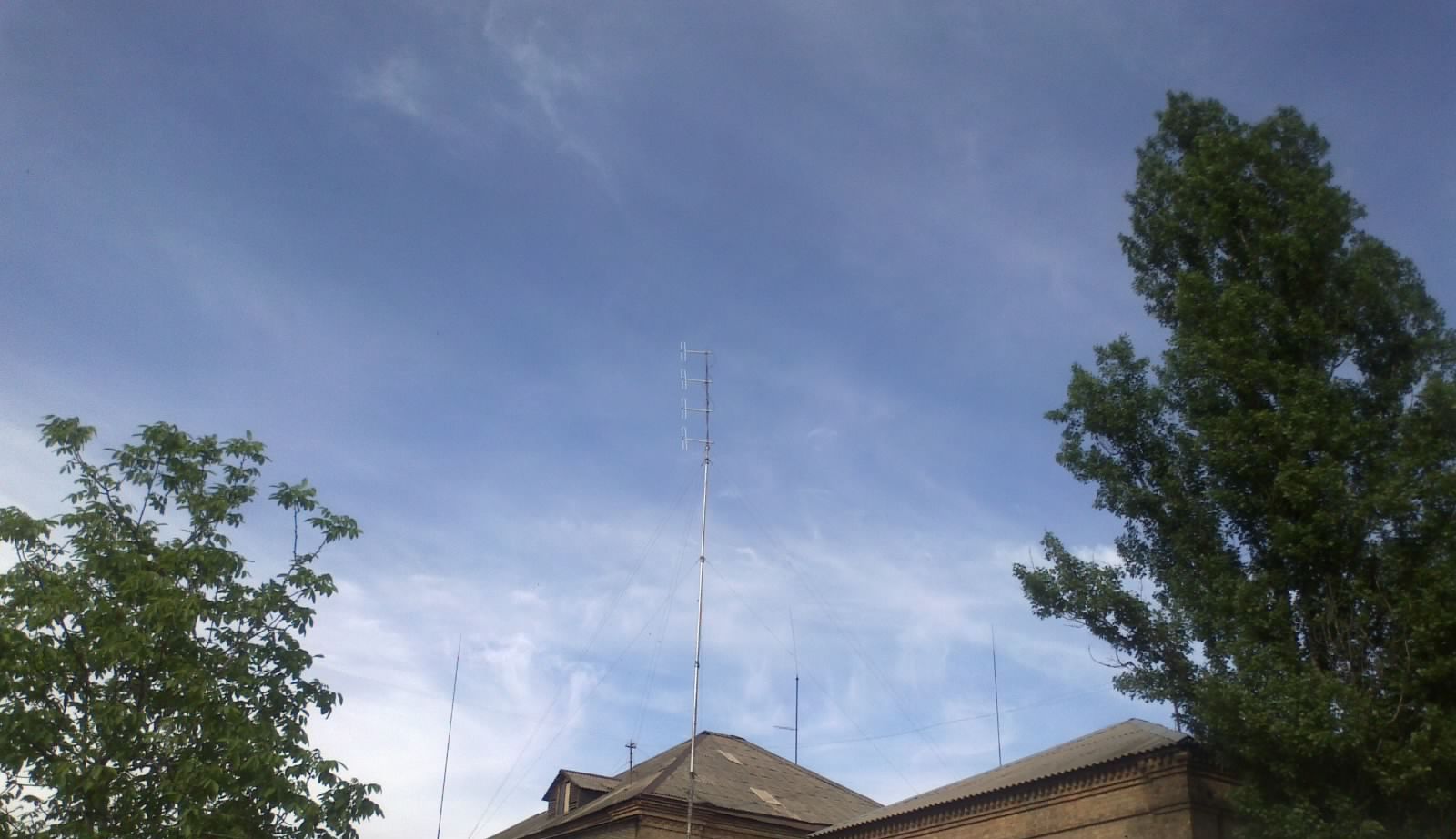

Вертикальная поляризация, судя по размерам верхняя часть метрового диапазона. Встречал как меньшее кол-во антенн так и более сложные антены с директорами и рефлекторами. В разных городах, на разных домах и даже на каком то мосту Это для чего ?
4 петлевых вибратора - обычная антенна на УКВ... чаще всего их на репитера ставят
Да, но тут же ДН сужается в вертикальной плосткости, а если антены многоэлемиентные то еще и в горизонтальной.
я хз шо там сужается, но это максимально эффективная антенна с круговой ДН и вертикальной поляризацией
у меня такие для пейджинга использовались..
А где была пейджинговая связь? Последняя в Киеве у такси 1554 уже месяц назад отключилась.
А где была пейджинговая связь? Последняя в Киеве у такси 1554 уже месяц назад отключилась.
это еще было в 99-2000 годах.. я работал в Укрсате, занимался строительством сети пейджинговой.. развернули в Киеве и Южноукраинске, сделали роуминг с Россией и Казахстаном, а потом стало не актуально..
по моему это из серии "десь спиз..в" а подключен к ней телевизор.
врядли, это не крыша частного дома
я хз шо там сужается, но это максимально эффективная антенна с круговой ДН и вертикальной поляризацией
Хочу внести небольшую поправку касаемо именно такого расположения полуволновых петлевых вибраторов, как на фото. При таком расположении диаграмма направленности в горизонтальной плоскости не получается круговой, а будет иметь максимум усиления в сторону, в которую повёрнуты вибраторы. Если же вибраторы (4 шт.) повёрнуты один относительно другого на 90°, тогда да - круговая.
Да, но тут же ДН сужается в вертикальной плосткости, а если антены многоэлемиентные то еще и в горизонтальной.
Антнна вертикальной поляризации. В горизонтальной плоскости диаграмма близка к круговой. Если смотреть на график диаграммы, то это будет почти правильный круг с незначительным "смещением" в сторону от мачты. "Смещение" более-менее зависит от расстояния между мачтой и вибраторами. На практике можно считать чисто круговой, хотя отношение вперед-назад может составить порядка одного балла. Несколько вибраторов один над другим сжимают диаграмму в вертикальной плоскости, лучше направляя максимум излучения в сторону корреспондентов (т.е. в горизонт) и меньше тратя электромагнитную энергию на излучение в землю и космос. Чем больше "этажей", тем лучше сжатие, по этому стараются сделать настолько много, насколько возможно конструктивно. Т.е. это не одна многоэлементная антенна, а несколько синфазно включенных одновибраторных (одноэлементных) антенн.
И все таки ДЛЯ ЧЕГО они. Я их тоже вижу много по Киеву. Пейджинг очень маловероятно - их слишком много. Сигналки или система управления чем-то типа освещения ?
Для ретрансляторов они - такси, милиция, частная охрана, транки, охранные сигнализации, или для симплексных каналов - такое применение очень распространенное либо в здании с такой антенной сидит диспетчер, либо от неё по проводам передается сигнал в другое место к диспетчеру. Кроме того, на такую антенну могут работать не один, а несколько передатчиков при помощи устройства под названием "комбайнер". По антенне можно понять только то, на какой она диапазон: явно выделяются на 136-174, на частоты "Алтая" - 300-370, 420-470, их видно по размерам вибраторов. К слову сказать, многие уже не работают.
И все таки ДЛЯ ЧЕГО они.
Для радиальной вообще и мобильной в частности связи. Как уже писали, это может быть ретранслятор, передатчик вроде пейджингового или просто базовая станция - служебная или радиоаматорская. Или вопрос в смысле "почему именно такая конструкция антенны"?
Для ретрансляторов они - такси, милиция, частная охрана, транки, охранные сигнализации, или для симплексных каналов - такое применение очень распространенное либо в здании с такой антенной сидит диспетчер, либо от неё по проводам передается сигнал в другое место к диспетчеру. Кроме того, на такую антенну могут работать не один, а несколько передатчиков при помощи устройства под названием "комбайнер". По антенне можно понять только то, на какой она диапазон: явно выделяются на 136-174, на частоты "Алтая" - 300-370, 420-470, их видно по размерам вибраторов. К слову сказать, многие уже не работают.
Красивый объемный ответ. Добавить нечего.
И все таки ДЛЯ ЧЕГО они.
Для радиальной вообще и мобильной в частности связи. Как уже писали, это может быть ретранслятор, передатчик вроде пейджингового или просто базовая станция - служебная или радиоаматорская. Или вопрос в смысле "почему именно такая конструкция антенны"?
Нет, в смысле "кем используется". Просто их довольно много на единицу площади.
Ну и "чтоб два раза не вставать" - на столбах освещения вдоль улиц - штырь и три противовеса , внизу столба - аппаратный ящик(причем там хитрый ящик с ящиком внутри и сигнализацией вскрытия) - управление освещением ?
Да, это управление освещением, в варианте для Киева оно описывается тут: http://www.radioscanner.ru/base/freq25091.html Посылки очень быстрые, их практически не слышно, вмешаться - невозможно, система считает контрольную сумму посылок.
Антенн много на одном доме хотя бы потому, что дом-высокая точка. А еще часть из них от транковых систем у которых много сайтов. К слову в Киеве есть и сейчас транки, в том числе и цифровые, Мототрбо, Тетра.
