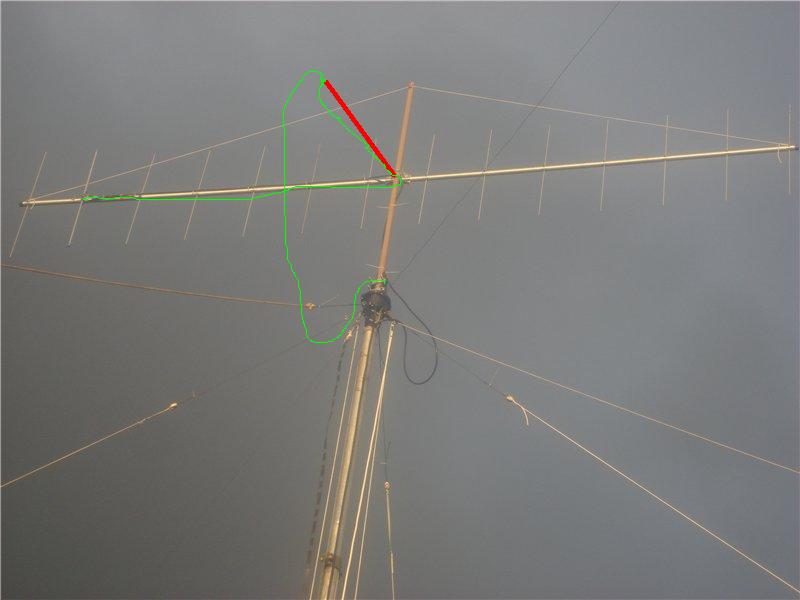

Картинка для СТАН. Красная - палка под 90 градусов к буму Зеленый - кабель
Картинка для СТАН.

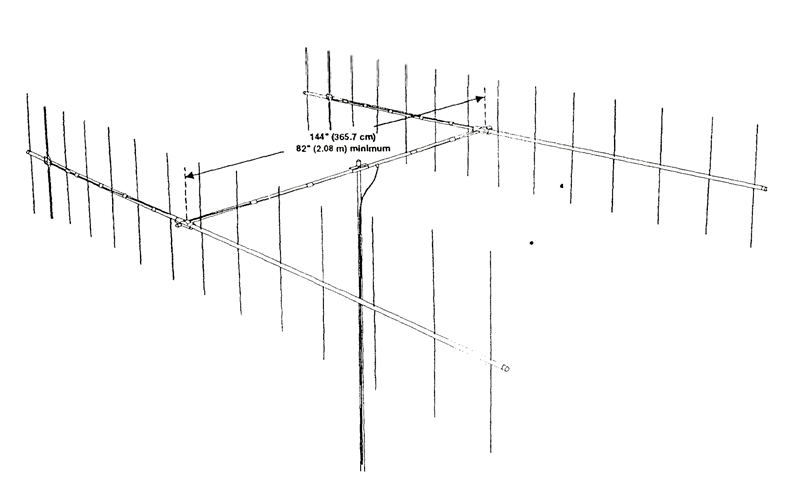

короче, надо брать еще одну и делать стек
тогда и питание по правильному будет ))
Картинка для СТАН.
короче, надо брать еще одну и делать стек
тогда и питание по правильному будет ))
короче, надо брать еще одну и делать стек тогда и питание по правильному будет ))
Я с UT4UTB так делал - у нас нихрена не вышло. Все таки это уже другой уровень опыта нужен.
Вот та веревка , растягивающая бум - надеюсь это леска ? Кабель по буму надо вести как можно дальше от элементов (по обратной стороне бума). И чтоб он нигде не касался элементов ни в коем случае.
короче, надо брать еще одну и делать стек тогда и питание по правильному будет ))
Я с UT4UTB так делал - у нас нихрена не вышло. Все таки это уже другой уровень опыта нужен.
у вас наверное инструкции на hy-gain не было ))
Вот та веревка , растягивающая бум - надеюсь это леска ? Кабель по буму надо вести как можно дальше от элементов (по обратной стороне бума). И чтоб он нигде не касался элементов ни в коем случае.
1.веревка
2.не касается
Веревка намокает и становится проводником. Годится только леска или специальный кевларовый шнур.
Кабель правильно по буму провел. Давай отведи его вбок палкой, веревку замени на леску - о результатах доложись.
надо было на швабру антенну монтировать
и мачта диэлектрическая и палка в бок сразу
Веревка намокает и становится проводником. Годится только леска или специальный кевларовый шнур.
Кабель правильно по буму провел. Давай отведи его вбок палкой, веревку замени на леску - о результатах доложись.
ок
ИМХО вот так должно быть. Или нет?
ИМХО вот так должно быть. Или нет?
Так тоже можно,но кабель будет слишком болтатся. К тому же его надо на полметра за рефлектор уводить, а тут бум и так немаленький.
надо было на швабру антенну монтировать
и мачта диэлектрическая и палка в бок сразу
вот ты ржешь, а моя первая УКВ 2 элемента на швабре и была. на 5 Вт в ФМ больше 200 км при проходе получалось.
надо было на швабру антенну монтировать
и мачта диэлектрическая и палка в бок сразу
вот ты ржешь, а моя первая УКВ 2 элемента на швабре и была. на 5 Вт в ФМ больше 200 км при проходе получалось.
а ты как отвел кабель?
никак не отводил. у меня там была симметрирующая линия из двух параллельных кусков кабеля, переходящая в фидер - все от разрезного вибратора вдоль швабры назад.
никак не отводил. у меня там была симметрирующая линия из двух параллельных кусков кабеля, переходящая в фидер - все от разрезного вибратора вдоль швабры назад.
за рефлектор?
не могу найти фотку твоей антенны
да не было у меня в 2005 году ни фоток ни интернета. уходило за рефлектор. конструкция точно как эта http://goryham.qrz.ru/ant/145-2el.htm только из старой швабры
Самое правильное решение, нарисована UT2UU. Все остальное, имеет рисковость работать либо рефлектором ( если сзади заведешь) либо директором ( если по середине спустишь бума)
Во вторых... Не гонись над кол-вом элементов укороченной конструкции. Сделай меньше элементов но по классической схеме нормальной длины между элементами. Поверь усиление на меньшем кол-ве элементов будет равно твоему заявленному усилению. Но по второму это личное мое ИМХО. Раз уже есть антенна сделанная у тебя- значит она должна работать.
Ну и в третьих, через годик поверь мне на слово в ЧМ ты сработаешь всех кто живет на 2-ке а так же все репитера в округе 350км. Далее думай над горизонтальной поляризацией. Это связи на 1200-5000км ( при спорадике) Там надо мониторить dxmaps (вкладка ESMUF) но награда за терпение- отличные QSL карточки. А так же все контесты серьезных дядек проходят в SSB.
Рекомендовал бы тебе собрать антенну на одном буме в 2-х поляризациях. Тиипа 12ел в горизонте + 6эл в вертикали на 8метровом буме!
Вот как у меня кабеля заведены на даче.Надо присмотреться, там на одном буме и вертикал и горизонт.
