Есть размеры стаканчика в готовом виде: высота, диаметры дна и верха. Как начертить развертку кроя стаканчика, чтобы не разрывать стакан?
1. развернуть конус и обрезать его по длине стакана, так проще всего, думать меньше нада 2. поставить solidworks и думать еще меньше

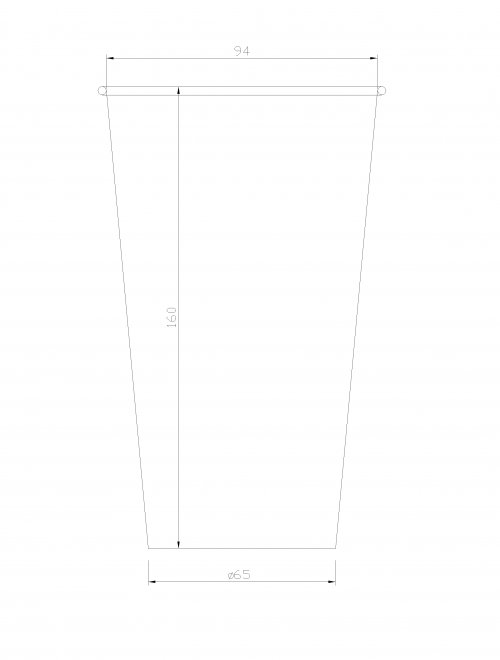

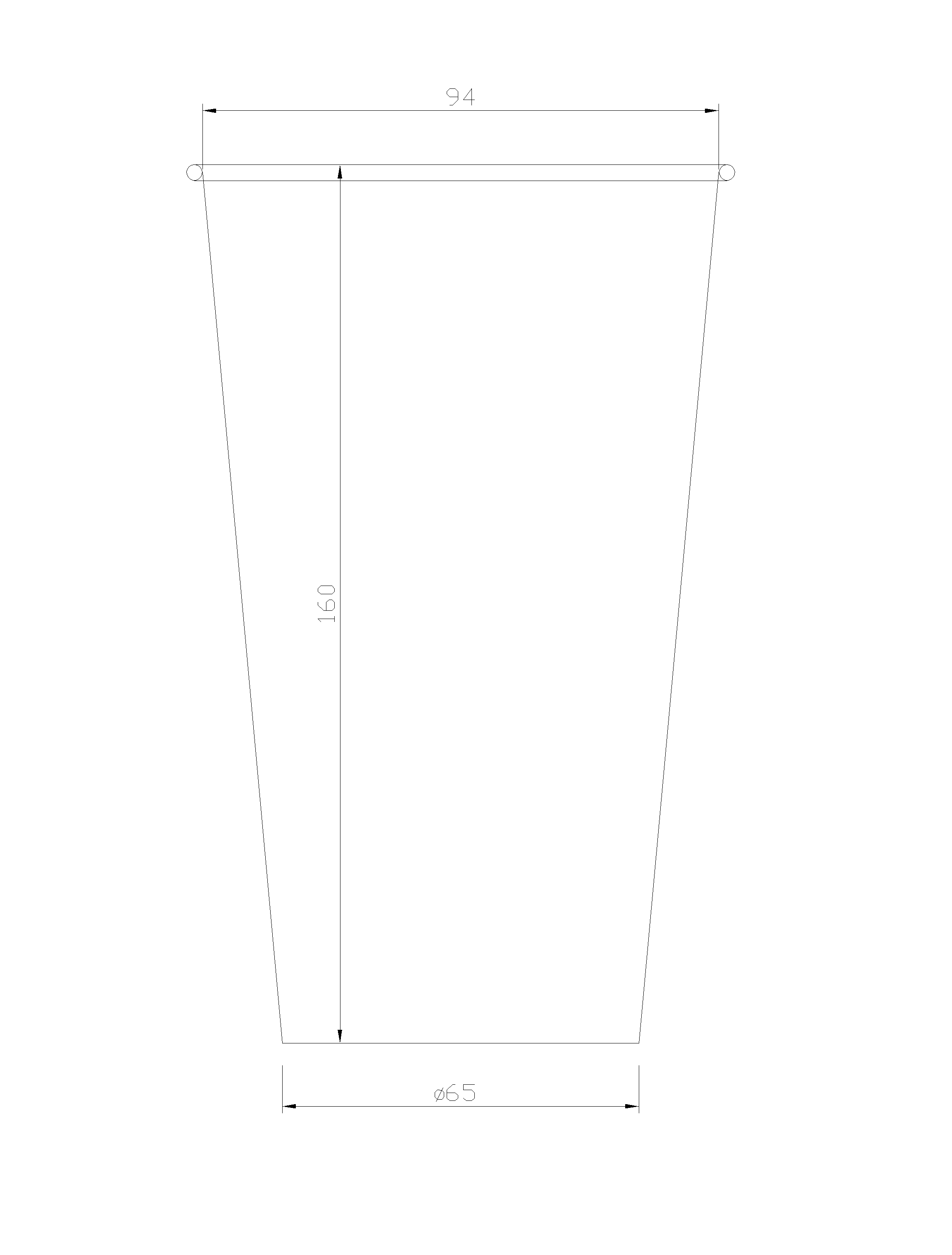

То есть сделать из этого

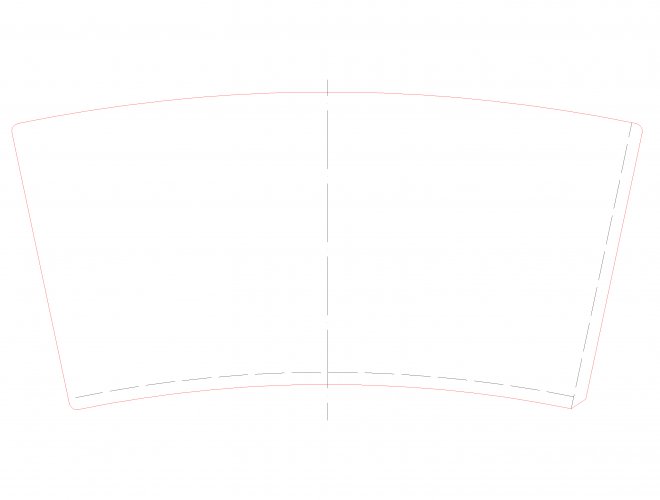

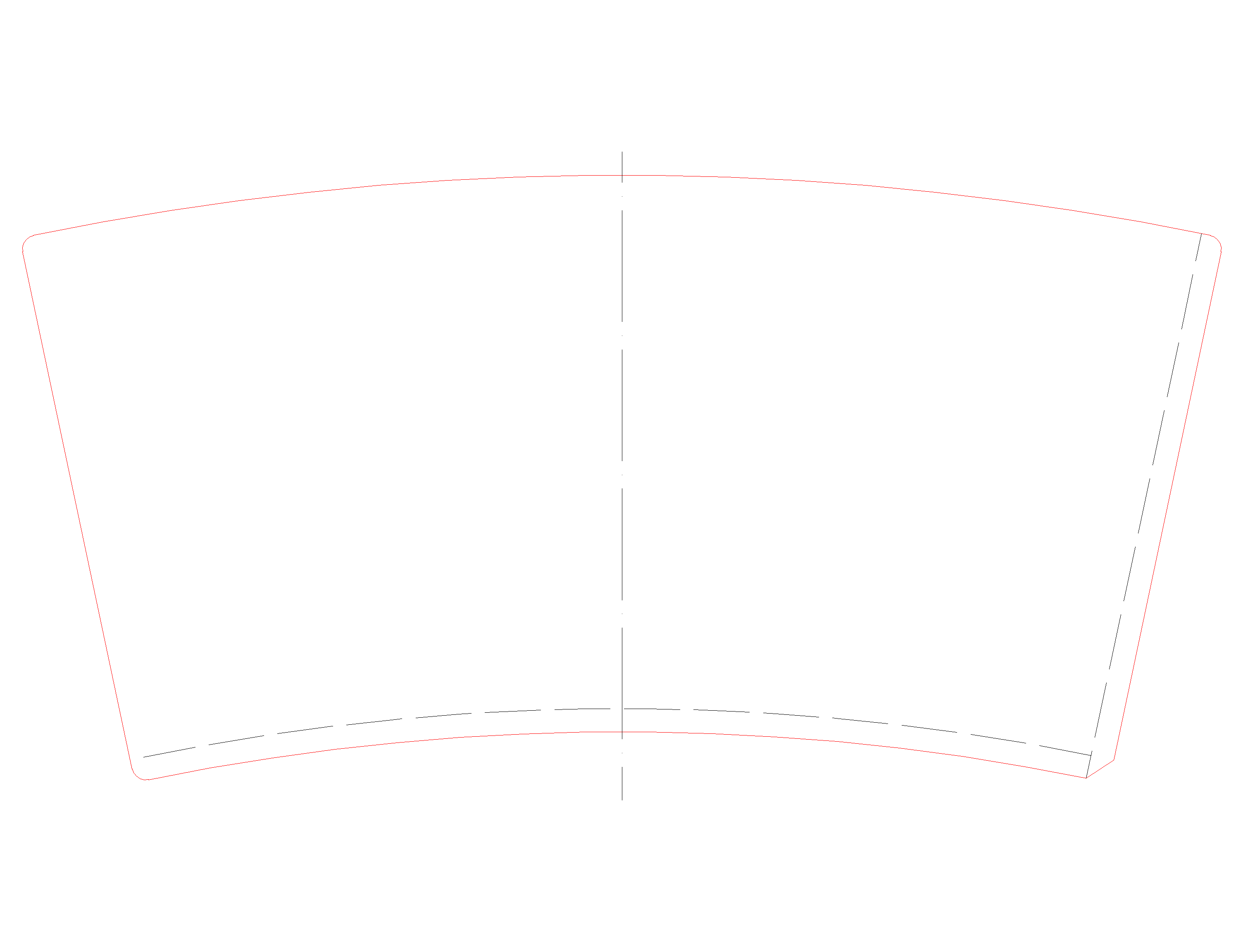

вот это
1. развернуть конус и обрезать его по длине стакана, так проще всего, думать меньше нада 2. поставить solidworks и думать еще меньше
1. А поподробней? В какой программе развернуть? 2. нет возможности
тебе с какой целью?
См. Справочник конструктора металлических конструкций, Васильченко, 1990 г., стр. 105. Скачать можно здесь dwg.ru
Написал в личку.
Есть программы всякие для такого, юзал, когда надо было печатать развертки пересечений труб под углом, для сварки. Но для единичного случая, по-моему, проще построить развертку циркулем, начитавшись гуглоинструкций, например , или еще
Есть программы всякие для такого, юзал, когда надо было печатать развертки пересечений труб под углом, для сварки. Но для единичного случая, по-моему, проще построить развертку циркулем, начитавшись гуглоинструкций, например , или еще
В Компас-График для этого есть библиотека -
А в AutoCAD есть приложения такие?
а для чего надо? мож в allplan смогу сделать )

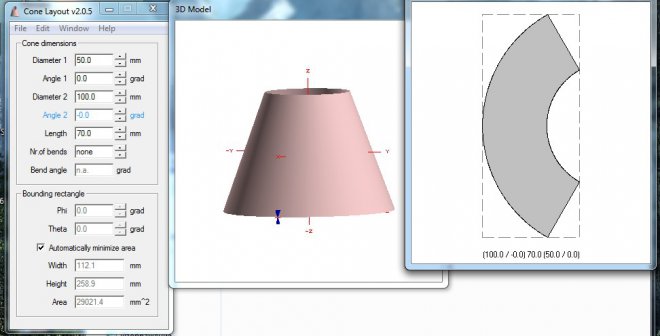

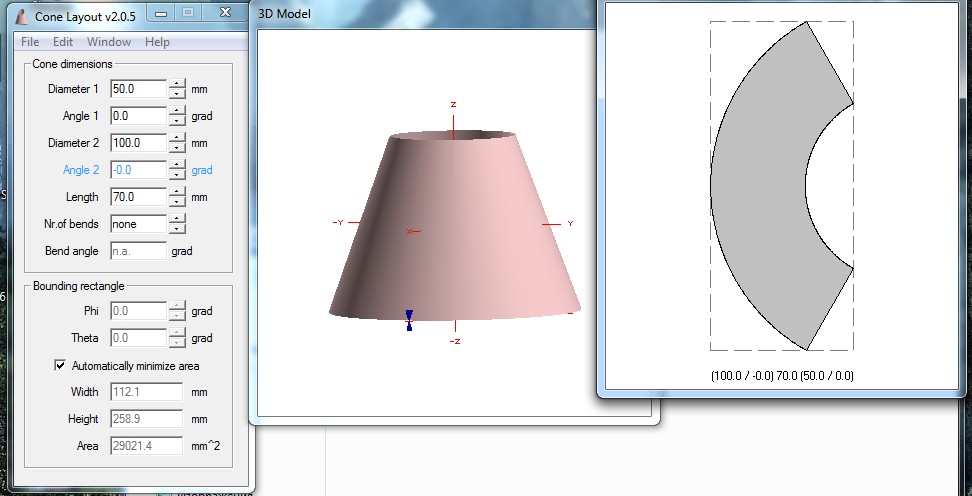

Дома открыл прогу упомянутую, из любопытства, конуса тож рисует. Cone Layout_205, гуглится, триал на 21 день юзается без кряков и ключей.
Есть программы всякие для такого, юзал, когда надо было печатать развертки пересечений труб под углом, для сварки. Но для единичного случая, по-моему, проще построить развертку циркулем, начитавшись гуглоинструкций, например , или еще
Спасибо. Вот эта программа Cones как-то не правильно обсчитывает. Крои совершенно не совпадают с реальностью.
Может дело в интерпретации параметров, они считали что это "это", а мы, что это что-то иное?) Я с этим столкнулся при расчете разворота среза трубы. Пока вник что куда надо ввести, особенно углы сопряжения - были ошибки. А потом все совпадало. Простые параметры, такие как диаметры верх, низ, высота, вообще трудно перепутать. Тем более что они, при выборе - в этой программе подсвечиваются. Т.е. видно на зД модели, что имеется ввиду, при вводе цифр. Ну, и здесь нет (или я сходу не навтыкал) припусков на склейку напуском. Т.е. их нужно добавлять по вкусу, при вырезании модели уже живьем.
А какие размеры? Могу в Компасе сделать, могу в Solidworks? могу в Автокад перевести.
Спасибо. Вот эта программа Cones как-то не правильно обсчитывает. Крои совершенно не совпадают с реальностью.
ну судя по рисунку она разворачивает тела с нулевой толщиной у материала есть толщина, и нюанс в том что он может разворачиваться не по средней линии этой толщины
рекомендую солидворкс, хорош тем что прост до безобразия, на трекерах есть тебе ж его не покупать
а будешь поставлять в китай деталюшки - тогда уже купишь
Дома открыл прогу упомянутую, из любопытства, конуса тож рисует. Cone Layout_205, гуглится, триал на 21 день юзается без кряков и ключей.
Всем спасибо за ответы! Самым удобным решением оказался совет от Феликса -- программка Cone Layout 205. Попробаовал, она правильно делает развертку. Один минус -- она платная.
