Есть у нас такие спецы7 Проблема нарисовалась, как обычно бывает, в конце ремонта кухни. Надо подключать электрическую варочную поверхность. Почитав мануал и подсчитав суммарную мощность конфорок (5,6 кВт), стало ясно, что читать и думать надо было раньше. Но это ж не наш метод... Оказалось, что монтаж ее к сети надо вести проводом 4-6 кв. мм. А это уже не обычные бытовые вилка-розетка. Обычные рассчитаны на провод 2,5 кв. мм максимум и поверхность при таком подключении может работать на половинной мощности. Можно, конечно, вызвать специалиста из сервисного центра. И так, вероятнее dcuj и придется поступить. Однако, интересно, что ж теперь делать, когда все розетки (обычные) уже вделаны в плитку и как выйти из этой ситуевины с минимальными потерями? Может уже приходилось сталкиваться?
По плинтусу пробовать проводом большего сечения от счетчика или от распределительной коробки,или все "комфорки" сразу не включать
По плинтусу пробовать проводом большего сечения от счетчика или от распределительной коробки,или все "комфорки" сразу не включать
Второй способ ясен. Но можно ж и забыть... Первый, наверное, наилучший. Под плинтусом столешницы... А какая там пара - вилка-розетка? Или должна быть просто клемная коробка?
А какая там пара - вилка-розетка? Или должна быть просто клемная коробка?
В самой варочной поверхности должно быть место с клеммами для подключения проводки. Если провод дотянется, то ничего дополнительного не нужно. Нам ставили клеммную коробку из-за необходимости подключения к той же проводке еще и духовки.
А какая там пара - вилка-розетка? Или должна быть просто клемная коробка?
В самой варочной поверхности должно быть место с клеммами для подключения проводки. Если провод дотянется, то ничего дополнительного не нужно. Нам ставили клеммную коробку из-за необходимости подключения к той же проводке еще и духовки.

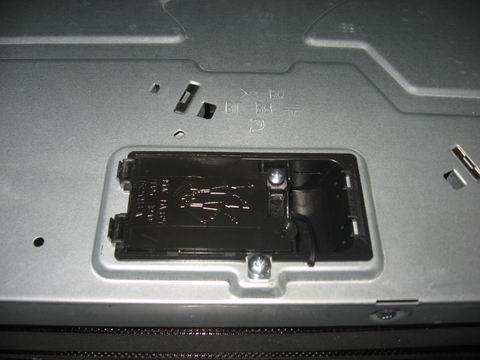

Это место есть. Такая вот коробочка, которую вроде просто открыть, но не охота сломать.
В коробке просто надо подключить провода, конечно, а вот как потом подключить их к сети? Вот в чем вопрос...
В мануале или на этой пластиковой крышке на внутренней стороне должны быть нарисованы схемы подключения как к сети 220В, так и 380В. Если у тебя нет газа в доме, то в щитке должно быть предусмотрено 380В (3 фазы + земля). Вот к ним по схеме и цеплять.
Если 380В в доме не предусмотрено, то наверняка придется подключить перемычку к другим клеммам, согласно приведенной схеме (перемычка должна быть в наличии на одной из клемм внутри черной коробочки) и подключать провод согласно схеме к фазе, нулю и заземлению
ИМХО где то так.
В мануале или на этой пластиковой крышке на внутренней стороне должны быть нарисованы схемы подключения как к сети 220В, так и 380В. Если у тебя нет газа в доме, то в щитке должно быть предусмотрено 380В (3 фазы + земля). Вот к ним по схеме и цеплять.
Если 380В в доме не предусмотрено, то наверняка придется подключить перемычку к другим клеммам, согласно приведенной схеме (перемычка должна быть в наличии на одной из клемм внутри черной коробочки) и подключать провод согласно схеме к фазе, нулю и заземлению. ИМХО где то так.

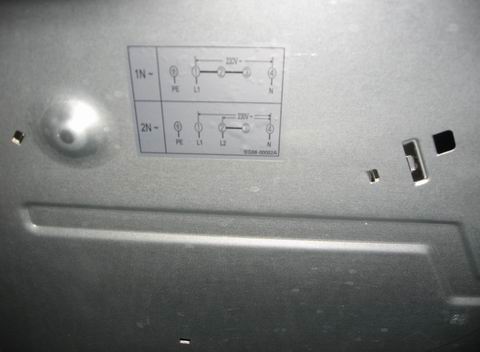

Все правильно, схема подключения тоже есть. 380 в кв. нет. Есть только на щитке в коридоре, но они нам без надобности. 1. Стремно сломать крышку коробочки. Не открывается, сцуко... 2. На другом конце (к сети) - неясно куда подключить столь толстенькие провода...
На другом конце (к сети) - неясно куда подключить столь толстенькие провода...
По-хорошему на плиту в эл. щитке должен стоять отдельный защитный автомат 40А минимум (зависит от макс. мощности поверхности). Вот к нему и подключаются "толстенькие провода".
Дисклаймер: я не электрик, но школьный курс физики освоил хорошо в свое время. Так шта моим советам на 100% верить нельзя
Теперь по твоей картинке. У тебя должен быть первый вариант - однофазная система, 220В PE клемма судя по всему должна подключаться к заземлению (PE - protective earth). 1, 2 и 3я клеммы объединяются перемычками и подключаются к фазе (это тот провод, который индикатор должен показать), 4я клемма - ноль. Пластмассовую крышку пробуй подковырнуть отверткой - не должна сломаться.
Но вот на щитке куда все это хазяйство подключать - это уже сложнее. Я так понимаю что по уму надо повесить отдельный автомат на фазный провод, который пойдет на варочную поверхность. Фазу наверное можно взять от счетчика (только я ХЕЗ есть ли туда доступ или там все опломбировано). Ну и ноль с землей впринцыпе найти в щитке несложно. Земля, если она есть в твоем доме, подключена к самому щитку (тогда на щитке должен быть намалеван соответсвующий знак).
у тебя на кухне должна быть спец розетка (или проводка под нее) для эл.плиты раз дом с эл.плитами... от нее к щитку идет нормальное сечение...
у тебя на кухне должна быть спец розетка (или проводка под нее) для эл.плиты раз дом с эл.плитами... от нее к щитку идет нормальное сечение...
Йес. Стояла плита Электра. От этой проводки выполнена разводка на одну стену (8 розеток). Сама Электра подключалась толстенным кабелем и огромной коробкой...
у тебя на кухне должна быть спец розетка (или проводка под нее) для эл.плиты раз дом с эл.плитами... от нее к щитку идет нормальное сечение...
+1 и отдельный автомат на плиту тоже (в щитке).
На другом конце (к сети) - неясно куда подключить столь толстенькие провода...
По-хорошему на плиту в эл. щитке должен стоять отдельный защитный автомат 40А минимум (зависит от макс. мощности поверхности). Вот к нему и подключаются "толстенькие провода".
Это ж капец - тянуть новый кабель через всю хату и коридор...
Йес. Стояла плита Электра. От этой проводки выполнена разводка на одну стену (8 розеток).
Это не правильно. Теперь надо ставить другой автомат в щиток и тянуть новую проводку. Имхо.
